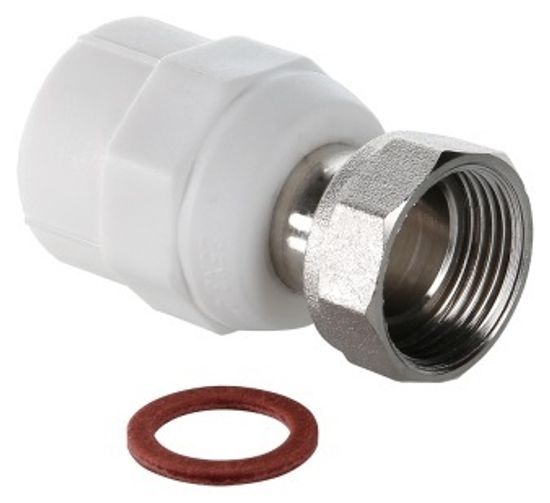

Муфта комбинированная Valtec 32х1" с накидной гайкой «плоское уплотнение» (VTp.708.0.03206)

Муфта комбинированная Valtec 32х1" с накидной гайкой «плоское уплотнение c прокладкой» полипропилен (арт. VTp.708.0.03206) — это прямой комбинированный фитинг из полипропилена (PPR) для соединения полипропиленовой трубы и компонента инженерной системы с резьбовым подключением. Монтаж осуществляется с помощью накидной гайки. Резьба – внутренняя трубная по ГОСТу 6357. Предусмотрен участок корпуса под гаечный или трубный рычажный ключ.

Условия эксплуатации

Рабочая температура теплоносителя – до +90°С, номинальное давление – до 25 бар.

Указания по монтажу

1. Монтаж должен осуществляться при температуре окружающей среды не ниже +5°С.
2. Соединения труб должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура 260°С.
3. Поскольку сварные полифузионные соединения относятся к «неразборным», допускается замоноличивание их в строительные конструкции.
4. .Соединительные детали для муфтовой сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.

Порядок монтажа

1. Отрезать трубу строго перпендикулярно ее продольной оси;
2. Подготовить торец трубы к монтажу (отторцевать, снять наружную фаску, для труб ALUX – специальной торцовкой произвести выборку слоя алюминия на глубину 2 мм);
3. разогреть сварочный инструмент до температуры 260°С;
4. Время нагрева при выполнении соединений должно соответствовать изложенному в технических характеристиках.
5. Трубы, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед монтажом выдержаны в течение 2 часов при температуре не ниже +5°С;
6. Одновременно надеть трубу и фитинг на насадки сварочного инструмента;
7. Произвести нагрев в течение указанного в характеристиках времени;
8. Произвести соединение, выдержав его в течение времени указанного в характеристиках времени сварки;
9. Нагружать соединение рабочим давлением допускается по окончанию указанного в характеристиках времени остывания.
10. После окончания монтажа система должны быть испытана гидростатическим давлением, в 1,5 раза превышающим рабочее

Указания по эксплуатации

Полипропиленовые фитинги VALTEC не допускаются к применению:

• при рабочей температуре транспортируемой жидкости выше 95°C;
• при рабочем давлении, превышающем допустимое для данного класса эксплуатации;
• в помещениях категорий «А, Б, В» по пожарной опасности;
• в помещениях с источниками теплового излучения, температура поверхности которых превышает 130°C;
• в системах центрального отопления с элеваторными узлами;
• для расширительного, предохранительного, переливного, сигнального трубопроводов и для раздельных систем противопожарного водопровода.

Документация

1. Паспорт на соединительные детали Valtec для полипропиленовых напорных трубопроводов (открыть PDF-файл)
2. Пособие по монтажу трубопроводов Valtec (открыть PDF-файл)
3. Отказное письмо Валтек в области пожарной безопасности (открыть PDF-файл)
4. Свидетельство о государственной регистрации на фитинги из полипропилена Валтек (открыть PDF-файл)
5. Сертификат соответствия на фитинги до 2028 года (открыть PDF-файл)

Технические характеристики
