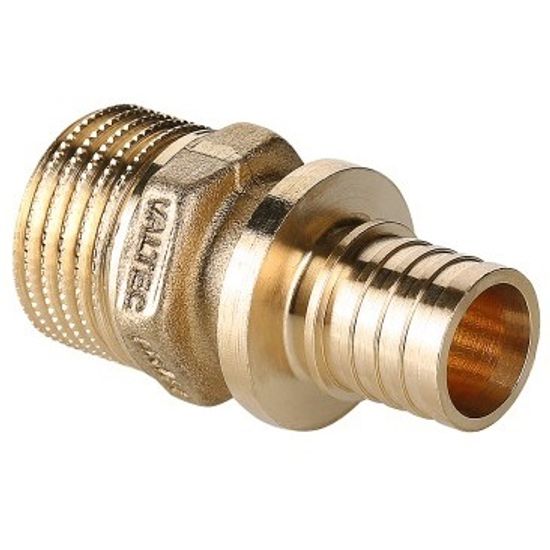

Муфта аксиальная Valtec с переходом на наружную резьбу 16 (2,2) х 1/2" (VTm.401.BG.001604)

Переходник Valtec 16x1/2" с наружной резьбой надвижной универсальный (VTm.401.BG.001604) предназначен для монтажа труб Valtec из сшитого полиэтилена (PEX) и полиэтилена повышенной термостойкости (PE-RT) методом аксиальной запрессовки.

Преимущества универсальных аксиальных фитингов Валтек

• для монтажа можно использовать как ручной, так и электрический инструмент
• быстрый, лёгкий и надежный метод монтажа;
• не заужают диаметр присоединяемых трубопроводов;
• материал трубы и является уплотнителем;
• соединение можно сразу нагружать давлением;
• возможность замоноличивания соединений.

Область применения

Фитинг аксиальный универсальный – фитинг надвижной с переходом на наружную резьбу Valtec 16 (2,2) мм х 1/2" VTm.401.BG.001604 может использоваться на трубопроводах холодного (в том числе, питьевого) и горячего водоснабжения, отопления, сжатого воздуха, а также технологических трубопроводах, транспортирующих газы и жидкости, неагрессивные к материалам фитинга.

Условия эксплуатации

Переходник Valtec 16x1/2" с НР наружной резьбой аксиальный универсальный (VTm.401.BG.001604) для труб из сшитого полиэтилена рассчитан на применение в системах с рабочим давлением до 10 бар. В качестве рабочей среды допускается использовать воду и растворы гликолей (с концентрацией до 50%). Температура рабочей среды должна находиться в пределах от +5°C до +95°C с допустимым кратковременным аварийным превышением до +110°C.

Конструкция и материалы

Габариты

Указания по монтажу универсальных надвижных фитингов Valtec

• Система пластиковых трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.
• Работы по монтажу трубопроводов на надвижных соединителях допускается производить при температуре воздуха в помещении не ниже +5°С.
• Пластиковые трубы, подлежащие монтажу на надвижных соединителях должны быть выдержаны в помещении с температурой не ниже +5°С в течение 2-х и более часов.
• Работы по выполнению надвижных соединений должны выполняться с помощью комплекта специального инструмента: ручного VT.FT1240 (или аналогичного) или электрического (аккумуляторного) VT.1240PZ (или аналогичного)
• Разрезание пластиковой трубы производится строго под прямым углом с помощью резака.
• Надвижные соединители с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.
• Надвижные соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.
• Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар).
• Расстояние от начала изгиба трубы до конца гильзы соединителя, а также расстояние между концами гильз соседних надвижных соединителей не должно быть меньше 10-ти кратного наружного диаметра соединяемой трубы.

Документация

1. Аксиальные фитинги Valtec для полимерных труб - Технический паспорт изделия (открыть PDF-файл)
2. Универсальные надвижные фитинги Валтек - Листовка (открыть PDF-файл)
3. Свидетельство о госрегистрации (открыть PDF-файл)
4. Отказное письмо в области обязательной сертификации (открыть PDF-файл)
5. Сертификат соответствия до 2023 г. (открыть PDF-файл)

Технические характеристики
