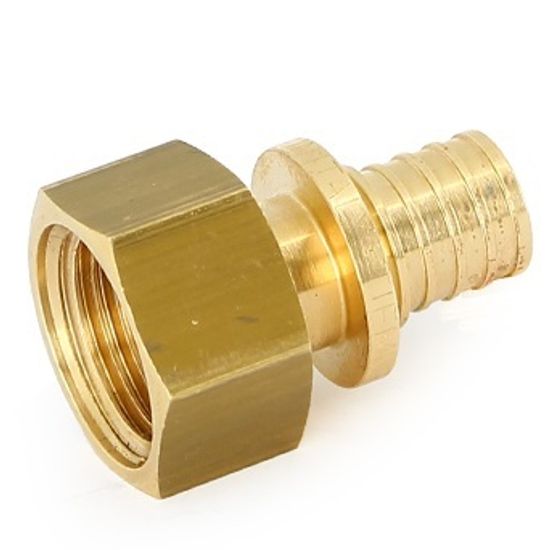

Муфта аксиальная Uni-Fitt 20 х 1/2" ВР с внутренней резьбой (741G7200)

Аксиальная муфта Uni-Fitt 20 х 1/2" ВР с внутренней резьбой (741G7200) предназначена для соединения полимерных труб PEX-а с резьбовыми фитингами в системах холодного и горячего водоснабжения и отопления. Соединение с трубой - неразъёмное.

Системы с использованием аксиальных фитингов Юнифитт допускается использовать для скрытой прокладки трубопровода, т.к. фитинг не нуждается в дополнительном обслуживании в течение всего срока эксплуатации трубопровода.

Вес муфты Uni-Fitt 741G7200 составляет 70 г.

Совместимые размеры труб

Аксиальные фитинги Юни-Фитт совместимы с PEX-трубами, имеющими размеры 16 (2,2), 20 (2,8), 25 (3,5), 23 (4,4) мм.

Допустимые комбинации фитинга и гильзы

✔ фитинг PPSU + полимерная гильза
✔ латунный фитинг + полимерная гильза
✔ латунный фитинг + латунная гильза

✖ фитинг PPSU + латунная гильза

Условия эксплуатации

Надвижные фитинги Uni-Fitt разрешается использовать в системах с давлением не более 10 атмосфер. Температура теплоносителя может составлять от -20°C до +95°C.

Порядок монтажа

1. отрезать полимерную трубу нужной длины, строго перпендикулярно оси трубы. Длина прямого участка трубы должна составлять как минимум три длины гильзы;
2. установить гильзу на трубу (гильза не имеет внутренней фаски);
3. расширить конец трубы с помощью ручного или автоматического инструмента– расширителя с насадкой, соответствующей типу и размеру трубы. При этом минимальное расстояние от развальцовываемого конца трубы до надвигаемой гильзы должно равняться двукратной длине гильзы. Расширение производится двукратно, с поворотом инструмента на 30°;
4. без промедления вставить фитинг в трубу до конца и подвести гильзу к фитингу;
5. вставить запрессовываемое соединение в соответствующие насадки ручного или автоматического запрессовочного инструмента;
6. аксиально запрессовывать фитинг ручным или автоматическим инструментом до тех пор, пока гильза не достигнет фланца фитинга.

Документация

1. Паспорт на латунные надвижные фитинги Юнифитт (открыть PDF-файл)

Технические характеристики
