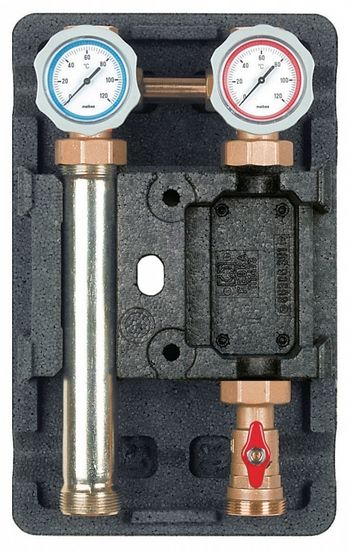

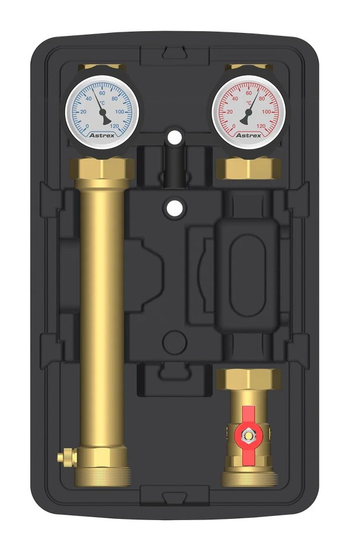

Насосная группа UK 1 1/4" Meibes ME 66812 EA (без смесителя) без насоса

Насосная группа UK 1 1/4" Meibes ME 66812 EA (без смесителя) без насоса предназначена для подачи теплоносителя, поступающего из нагревателя, на контур отопления или вентиляции. В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1 1/4" c внутренней резьбой.

Максимальная мощность при ΔT=20°C составляет 83 кВт, при ΔT=10°C - 41 кВт.

Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.

Область применения

Любой прямой контур, т.е. контур в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая). Чаще всего насосная группа Meibes UK 1" без смесителя, без насоса используется в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции.

Примечание

1) Группа быстрого монтажа Meibes UK 1" без смесителя, без насоса позволяет поменять местами подающую и обратную линии.
2) При установке в группу насосов с "нулевым" напором свыше 6 м. в.ст. требуется подрезать тепоизоляцию по форме насоса. В некоторых случаях необходимо устанавливать расположение клеммной коробки насоса на "9 часов".

Комплектация насосной группы Meibes без смесителя ME 66812 EA

• 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
• 3-ходовой шаровой кран в линии подачи, с рукояткой;
• два термометра со шкалой температур от 0°С до +120°С;
• шаровой кран насоса;
• стабилизатор жёсткости конструкции группы;
• комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
• необходимая арматура и уплотнения;
• труба обратной линии;
• усовершенствованная блочная EPP термоизоляция;
• технический паспорт изделия с иснтрукцией по монтажу.

Конструкция группы быстрого монтажа Meibes ME 66812 EA

1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - циркуляционный насос (или посадочное место под насос с базой 180 мм);
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
6 - отсечной шаровый кран;
7 - подключение к системе отопления ВР 1 1/4".
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 2".

Рекомендации по монтажу насосной группы Майбес ME 66812 EA

• Насосные группы Meibes поколения 8 могут устанавливаться только в помещениях с положительной температурой.
• Перед запуском проверьте систему на утечки в местах соединений.
• В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
• В случае использования не перечисленных в каталоге Майбес насосов необходимо подрезать теплоизоляцию по форме насоса.
• При монтаже насосных групп на распределительный коллектор Майбес обратите внимание, что линия подачи коллектора отмечена красной полосой сверху и снизу коллектора. Коллектор должен быть закреплен на стене в строго горизонтальном положении при помощи специальных кронштейнов таким образом, чтобы линия подачи была справа.
• При необходимости можно поменять местами подающую и обратную линии (см. инструкцию).
