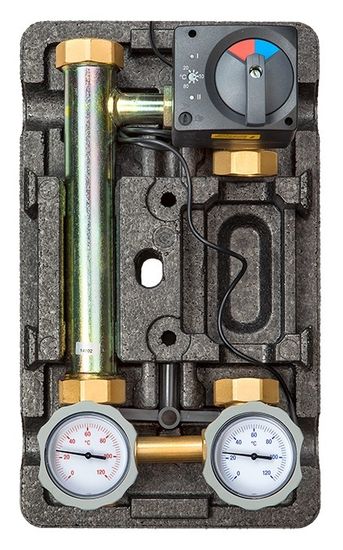

Насосная группа MK 1" Meibes ME 45841.5 EA RU с электронным термостатом, с сервоприводом без насоса предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, который автономно (по установленному электронному термостату) поддерживает постоянную температуру обратной линии. Подача осуществляется c автоматическим добавлением теплоносителя из подающей линии, в случае падения температуры обратной. Используется в качестве защиты стальных и чугунных котлов от низкотемпературной коррозии. Управление происходит с помощью электронного термостата (+20°C...+80°C), установленного на смесителе. Возможность проведения замены линии подачи и обратной линии не предусмотрена.
В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.
Максимальная мощность при ΔT=20°C составляет 95 кВт.
Насосная группа поставляется совместно с трёхпозиционным сервоприводом со встроенным термостатом +20°C...+80°C. Крутящий момент 6Н·м. Цикл составляет 140 секунд.
Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.
Комплектация насосной группы Meibes ME 45841.5 EA RU
- трёхходовой смеситель со ступенчатым байпасом;
- 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
- 3-ходовой шаровой кран в линии подачи, с рукояткой;
- 3-ходовой смеситель с регулируемым байпасом, который обеспечивает постоянный уровень подмеса;
- cерводвигатель 220 В с интегрированным термостатом;
- накладной температурный датчик привода;
- два термометра со шкалой температур от 0°C до +120°С;
- шаровой кран насоса;
- стабилизатор жёсткости конструкции группы;
- комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
- необходимая арматура и уплотнения;
- труба обратной линии;
- усовершенствованная блочная EPP термоизоляция;
- технический паспорт изделия с иснтрукцией по монтажу.
Конструкция группы быстрого монтажа Meibes ME 45841.5 EA RU
1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - посадочное место под насос с базой 180 мм;
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене;
6 - отсечной шаровый кран;
7 - подключение к котловому контуру ВР 1";
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
15 - планка жёсткости;
18 - 3-х ходовой смеситель;
19 - НР 1 1/2" (под плоское уплотнение) на смесителе для подключения группы к распределительному коллектору;
20 - электропривод смесителя со встроенным термостатом +20°C...+80°C;
21 - блок электроподключения;
23 - датчик температуры;
24 - гильза для датчика температуры (за шаровым краном обратной линии).
Рекомендации по монтажу насосной группы Майбес ME 45841.5 EA RU
- Насосные группы Meibes поколения 8 могут устанавливаться только в помещениях с положительной температурой.
- Перед запуском проверьте систему на утечки в местах соединений.
- В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
- В случае использования не перечисленных в каталоге Майбес насосов необходимо подрезать теплоизоляцию по форме насоса.
- В группах MK нет возможности произвести замену линии подачи и обратной линии. При заказе уточняйте требуемое исполнение.
- При монтаже насосных групп на распределительный коллектор Майбес обратите внимание, что линия подачи коллектора отмечена красной полосой сверху и снизу коллектора. Коллектор должен быть закреплен на стене в строго горизонтальном положении при помощи специальных кронштейнов таким образом, чтобы линия подачи была справа.
Документация
Технические характеристики
| Производитель | Meibes |
| Серия | ME 45841 |
| Артикул | M45841.5EARU |
| Старый артикул | ME 45841.5 EA RU |
| Тип | насосная группа |
| Назначение | контуры с постоянной температурой обратной линии |
| Максимальная мощность при ΔT=20°C | 95 кВт |
| Диапазон регулирования температуры | от +20°C до +80°C |
| Условная пропускная способность kvs | 6,2 м3/час |
| Рабочее давление | до 6 бар |
| Теплоноситель | вода, растворы пропиленгиколей до 40% |
| Рабочая температура с энергоэффективными насосами | до +110°C |
| Подключение контура (в дюймах) | 1" ВР |
| Подключение котла (в дюймах) | 1 1/2" НР |
| Вид уплотнения | плоское |
| Монтажная длина насоса | 180 мм |
| Наличие насоса в комплекте | нет |
| Подключение насоса | 1 1/2" с накидной гайкой |
| Исполнение | подающая линия справа |
| Замена подачи и обратки | нет |
| Условный диаметр прохода (в мм) | 25 мм |
| Межосевое расстояние | 125 мм |
| Крепление к стене | есть |
| Наличие сервопривода | есть |
| Материал фитингов | сталь, латунь |
| Материал уплотнений | EPDM, PTFE |
| Материал теплоизоляции | вспененный полипропилен EPP |
| Габариты (ВхШхГ) | 420х250х246 мм |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
