Насосная группа MK 1" Meibes ME 45890.5 ЕА RU без насоса электронный термостат 20-80°С и реле

Насосная группа MK 1" Meibes ME 45890.5 ЕА RU без насоса электронный термостат 20-80°С и реле предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, который автономно (по установленному электронному термостату) поддерживает постоянную температуру подающей линии. Чаще всего используется как контур тёплого пола площадью до 300 м?. Регулирование температуры осуществляется автоматическим подмесом теплоносителя из обратной линии. Управление происходит с помощью электронного термостата (+20°C...+80°C), установленного на смесителе. Возможность проведения замены линии подачи и обратной линии не предусмотрена.

В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.

Максимальная мощность при ΔT=10°C составляет 24 кВт.

Насосная группа поставляется совместно с трёхпозиционным сервоприводом со встроенным термостатом +20°C...+80°C. Крутящий момент 6Н·м. Цикл составляет 140 секунд.

Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.

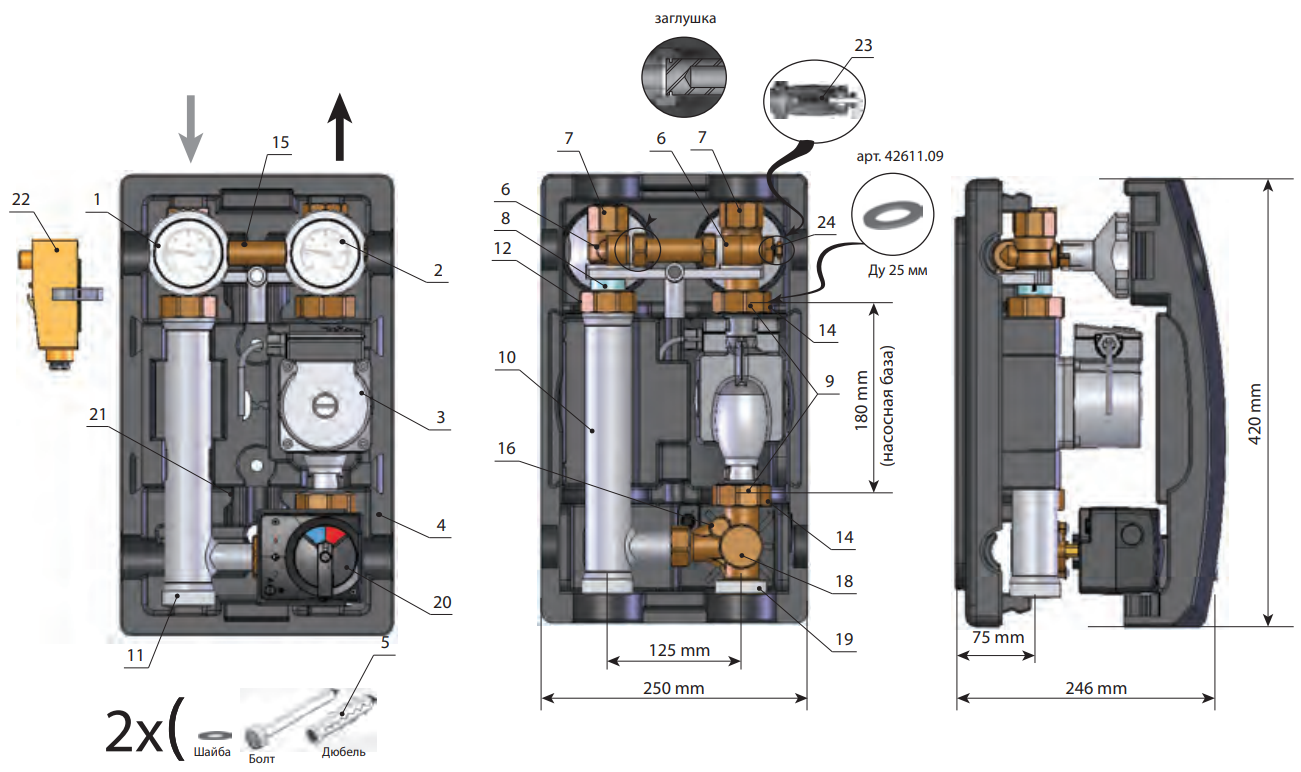

1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - посадочное место под насос с базой 180 мм;
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене;
6 - отсечной шаровый кран;
7 - подключение к системе отопления 1" ВР;
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 1 1/2";
15 - планка жёсткости;
16 - подключаемый байпас (только либо "выкл." либо "вкл.");
18 - 3-х ходовой смеситель;
19 - НР 1 1/2" (под плоское уплотнение) на смесителе для подключения группы к распределительному коллектору;
20 - электропривод смесителя со встроенным термостатом +20°C...+80°C;
21 - клеммная коробка;
22 - термоэлектрическое реле (отключает питание насоса при попадании высокотемпературного теплоносителя в подающую линию контура);
23 - температурный датчик электронного термостата;
24 - гильза для датчика температуры.

Рекомендации по монтажу насосной группы Майбес ME 45890.5 ЕА RU

• Насосные группы Meibes поколения 8 могут устанавливаться только в помещениях с положительной температурой.
• Перед запуском проверьте систему на утечки в местах соединений.
• В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
• В случае использования не перечисленных в каталоге Майбес насосов необходимо подрезать теплоизоляцию по форме насоса.
• В группах MK нет возможности произвести замену линии подачи и обратной линии. При заказе уточняйте требуемое исполнение.
• При монтаже насосных групп на распределительный коллектор Майбес обратите внимание, что линия подачи коллектора отмечена красной полосой сверху и снизу коллектора. Коллектор должен быть закреплен на стене в строго горизонтальном положении при помощи специальных кронштейнов таким образом, чтобы линия подачи была справа.

Документация

1. Каталог Meibes 2019-2020 (открыть PDF-файл)
2. Инструкция по монтажу (открыть PDF-файл)

Технические характеристики
