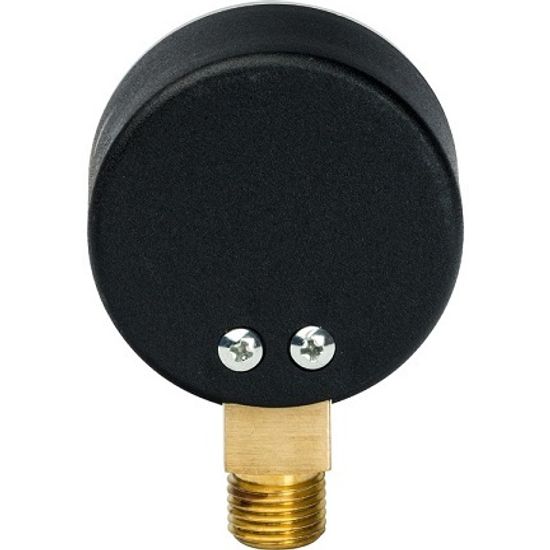

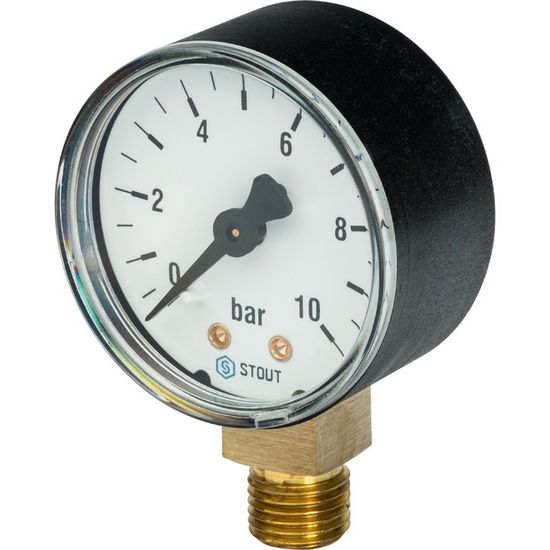

Радиальный манометр Stout 1/4", 10 бар, 63 мм (SIM-0010-631008) предназначен для мониторинга давления рабочей среды в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.
Принцип работы манометров Стаут
Внутренняя полость пружины манометра Stout соединена с измеряемой средой трубопровода через присоединительный патрубок. Упругая деформация пружины уравновешивается давлением измеряемой среды. При изменении давления пружина изгибается, её линейное движение с помощью передаточного механизма преобразуется в движение указывающей стрелки прибора. В корпус присоединительного штуцера встроен отсечной клапан. Он запирает выход измеряемой среды в случае демонтажа прибора.
Конструкция и материалы манометра Stout SIM-0010
| 1 - Корпус из пластика ABS |
Указания по монтажу манометров Стаут
- Монтаж манометров Stout в трубопроводной системе следует производить в соответствии с требованиями (СП 30. 13330.2012, СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).
- Монтаж манометров в трубопроводной системе должен выполняться квалифицированными специалистами.
- Манометры Stout должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
- Манометры Стаут следует располагать в местах, доступных для визуализации и обслуживания.
- Манометр Stout вкручивается в бобышку, либо специальный 3-х ходовой кран в положении, удобном для наблюдения за показаниями прибора.
- Для уплотнения резьбы могут использоваться любые материалы, разрешённые (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
- Закручивать манометр Стоут при монтаже следует только за шестигранную часть его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-либо усилий к корпусу манометра.
- При монтаже и эксплуатации манометров Stout, применение рычажных газовых ключей категорически запрещено.
- После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил «Внутренние санитарно-технические системы зданий» пункт 7.3.
Документация
- Манометры Stout (открыть PDF-файл)
- Листовка "Контрольно-измерительные приборы Stout" (открыть PDF-файл)
Технические характеристики
| Производитель | Stout |
| Серия | SIM-0010 |
| Артикул | SIM-0010-631008 |
| Тип | манометр |
| Рабочая среда | вода, растворы гликолей |
| Способ соединения с трубопроводом | трубная резьба |
| Способ крепления манометра | радиальный |
| Присоединительный размер | G 1/4" |
| Диапазон показаний манометра | от 0 до 10 бар |
| Диаметр прибора | 63 мм |
| Температура рабочей среды | до +80°C |
| Класс точности манометра | 2.5 |
| Степень электрической защиты | IP31 |
| Материал корпуса | пластик ABS |
| Материал циферблата | алюминий с чёрной шкалой |
| Материал стекла | акрил |
| Температура окружающей среды | от -20°C до +60°C |
| Температура транспортировки и хранения | от -20°C до +60°C |
| Вес | 93 г |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Германия |
