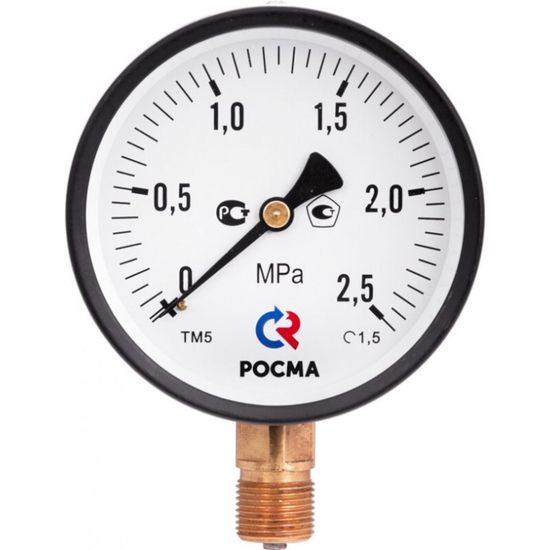

Манометр радиальный Росма ТМ-310P.00 (1/4", 63 мм, 0-6 бар, 2,5)

Радиальный манометр Росма ТМ-310P.00 63/6 с размером крепления 1/4", диаметром 63 мм, диапазоном показаний 0-6 бар и классом точности 2,5 применяется для измерения избыточного, вакуумметрического или мановакуумметрического давления в нерегулярно отапливаемых помещениях.

Корпус манометра Росма выполнен из стали, механизм и штуцер — из латунного сплава. Диаметр прибора составляет 63 мм.

Области применения

• системы отопления
• системы водоснабжения
• системы вентиляции
• машиностроение

Как работает манометр

Принцип действия манометров Росма основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается с помощью специального механизма и вращает стрелку манометра.

Условия эксплуатации

Совместно с манометрами Росма можно использовать жидкие и газообразные среды, неагрессивные к медным сплавам, не вязкие и не кристаллизующиеся. Температура измеряемой среды может составлять от -50°C до +150°C.

Рабочие диапазоны

• 3/4 шкалы при постоянной нагрузке
• 2/3 шкалы при постоянной нагрузке
• 110% шкалы при кратковременной нагрузке

Габариты прибора

Рекомендации по эксплуатации

• Запрещается использовать растворители и абразивы для очистки стёкол.
• Манометр следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло прибора разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.
• При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
• Монтаж (демонтаж) манометра производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ± 5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
• При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н?м.
• Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
• При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для защиты манометра от воздействия пульсаций измеряемой среды и уменьшения влияния температуры среды на точность показаний манометра.
• Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку (БП-ТМ-30-G1/2 или БП-ТМ-30-М20х1,5), петлевой трубки, трехходового крана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
• Погрешность измерения температуры минимальна, если конец защитной гильзы погружен на глубину не менее 1/3 и не более 2/3 диаметра трубопровода.

Документация

1. Технический паспорт на манометры Росма серии ТМ (открыть PDF-файл)
2. Сертификат соответствия (открыть PDF-файл)
3. Технический каталог Росма (открыть PDF-файл)

Технические характеристики
