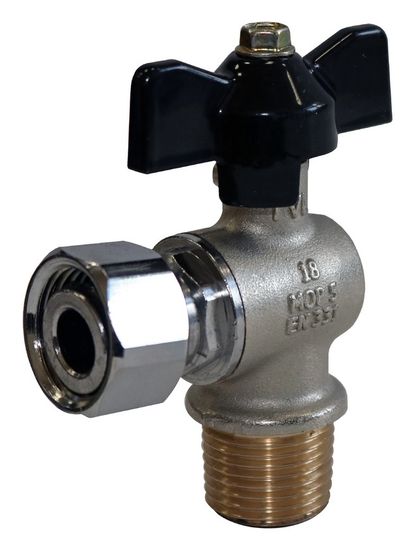

Кран шаровый Stout 1/2"x1/2" НР с накидной гайкой угловой (бабочка) SVB-0010-000015

Стандартнопроходной шаровой кран Stout 1/2"x1/2" с накидной гайкой угловой, НР/НГ, ручка-бабочка (арт. SVB-0010-000015) используется для транспортировки питьевой воды, а также для подключения котлов и другого оборудования с соответствующей геометрией резьбовых штуцеров.

Шаровой кран Stout SVB-0010-000015 1/2" с наружной резьбой и накидной гайкой снабжён рукояткой-бабочкой из силумина с покрытием чёрного цвета.

Условная пропускная способность kvs устройства составляет 0,42 м3/час. Вес шарового крана Стаут 420 г.

Особенностью конструкции данных кранов являются накидные гайки под плоское уплотнение,которые могут применяют для транспортировки питьевой воды, а также для подключения котлов и другого оборудования с соответствующей геометрией резьбовых штуцеров.

Преимущества шаровых кранов Stout SVB-0010

• удобное присоединение с помощью конической резьбы;
• возможность использовать в питьевых трубопроводах.

Условия эксплуатации

Шаровой кран Стаут SVB-0010-000015 может использоваться с водой и растворами гликолей до 50% с температурой от -20°C до +150°C. Шаровой кран Стоут SVB-0010-000015 выдерживает давление до 20 бар.

Корпус крана изготовлен из никелированной латуни CW617N, а шаровой затвор - из хромированной латуни CW614N. Уплотнение в кране выполнено из FKM и Фазита, что позволяет его использовать для транспортиовки питьевой воды.

Устройство шарового крана

Габариты

Указания по монтажу и эксплуатации

• Установка и демонтаж шарового крана Стаут, а также любые операции по ремонту или регулировке должны производиться при отсутствии давления в системе.
• С завода-изготовителя шаровые краны поставляются в открытом положении шарового затвора.
• Открывать и закрывать краны следует плавным поворотом шпинделя за рукоятку вручную без применения каких-либо инструментов.
• Допустимы только 2 рабочих положения крана: полностью открытое и полностью закрытое. Применение шаровых кранов в качестве регулирующих устройств не допускается.
• Перед установкой крана трубопровод должен быть очищен от окалины и ржавчины. Системы отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения, трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода её без механических примесей.
• Кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несносность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на кран от трубопровода.
• Для уплотнения резьбы могут использоваться любые материалы, разрешенные СП 73.13330.2012 «Внутренние санитарно-технические системы зданий».
• Рекомендуется устанавливать кран в положении «открыто».
• При монтаже кранов изгибающие усилия и крутящий момент не должны превышать максимальных значений для данного диаметра условного прохода.
• Кран должен быть надёжно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. После монтажа обязательно проводится манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
• В случае использования крана в системах по перемещению носителя с высоким содержанием механических примесей, установка дополнительного фильтрующего оборудования на входе является обязательной.
• Для нормального функционирования изделия в течение продолжительного периода времени необходимо профилактически открывать/закрывать кран один раз в месяц.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
