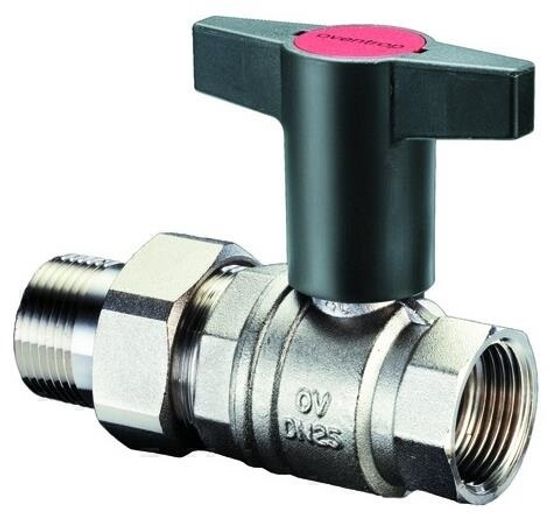

Полнопроходной шаровой кран Oventrop Optibal 1075704 с накидной гайкой («американкой») с одной стороны имеют ниппель с наружной резьбой и коническим уплотнением, с другой стороны внутреннюю резьбу. Оснащён высокой Т-ручкой из пластамассы цвета «антрацит» с вмонтированной в неё красной крышкой с надписью "Oventrop". Шаровой кран Овентроп выполняет запорно-регулирующую функцию в системах водоснабжения, отопления и охлаждения. Размер резьбового присоединения составляет 1/2", условный диаметр трубы - 15 мм. Термин "полнопроходной" оправдывает себя: пропускная спосособность шарового крана 1/2" - 22 м3/час!
Двухсекционный корпус крана выполен из никелированной латуни, шар - из хромированной латуни. Шаровое уплотнение изготовлено из тефлона (PTFE), уплотнительные кольца - из фторкаучука ("Витона").
Благодаря специальной конструкции и материалам шаровой кран Oventrop Optibal обладает отличными эксплуатационными характеристиками: рабочим давлением до 20 бар для холодной воды, до 16 бар для горячей среды с температурой до +100°C и до 10 бар для воздуха и других неопасных газов. Чтобы не повредить трубопроводы и арматуру, не допускайте замерзания среды внутри крана.
Документация
- Полнопроходные шаровые краны Oventrop Optibal (eng.) (открыть PDF-файл)
- Каталог продукции Oventrop (открыть PDF-файл)
Технические характеристики
| Производитель | Oventrop |
| Коллекция | Optibal |
| Серия | 10757 |
| Артикул | 1075704 |
| Тип | шаровой кран |
| Класс по эффективному диаметру | полнопроходной |
| Тип соединения | резьба |
| Вид резьбы | внутренняя, наружная |
| Размер резьбы | 1/2" |
| Условный диаметр DN | 15 мм |
| Тип ручки | высокая Т-ручка |
| Цвет ручки | антрацит |
| Материал ручки | пластмасса |
| Материал корпуса | никелированная латунь |
| Материал шара | хромированная латунь |
| Материал шарового уплотнения | политетрафторэтилен (PTFE, тефлон) |
| Материал уплотнительного кольца | фторкаучук (Viton) |
| Область применения | системы отопления и охлаждения |
| Среда | вода, растворы гликолей, воздух, газ |
| Температура рабочей среды | от -10°C до +100°C |
| Рабочее давление (ХВС) | до 20 бар |
| Рабочее давление (ГВС) | до 16 бар |
| Рабочее давление (воздух, газы) | до 10 бар |
| Пропускная способность kvs | 22 м3/час |
| Угол поворота рукоятки между крайними положениями | 90°C |
| Размер рукоятки A1 (см.схему) | 60 мм |
| Размер H1 (см.схему) | 68 мм |
| Длина корпуса L (см.схему) | 87 мм |
| Официальная гарантия производителя | 1 год |
| Страна производства | Германия |
| Страна-родина бренда | Германия |
