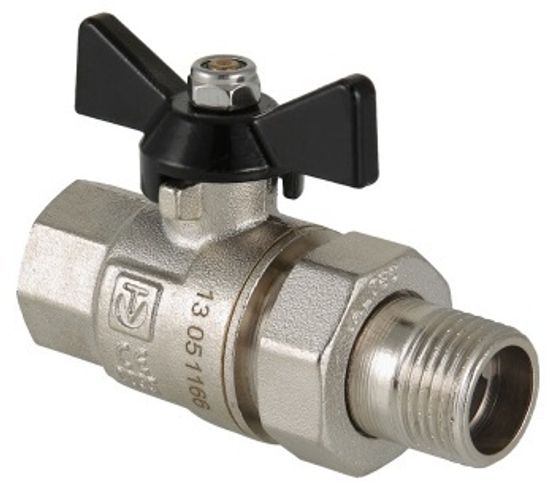

Кран шаровой Valtec Perfect 3/4" ВР/НР с полусгоном ручка-бабочка (арт. VT.327.N.05)

Шаровой кран Valtec Perfect 3/4" ВР/НР (арт. VT.327.N.05) представляет собой полнопроходной ремонтопригодный усиленный шаровой кран. Рекомендуется к применению в случаях, когда на арматуру возможна передача изгибающих моментов из-за несоосности или температурных деформаций трубопроводов. Материал корпуса и затвора – латунь CW602N, стойкая к вымыванию цинка, седельных колец и сальниковых уплотнений – тефлон с термоприсадками. Длина резьбы увеличена для создания более плотных соединений. Кран допускается к использованию при температуре до +120°С (снижение характеристики обусловлено наличием полусгона с уплотнением из EPDM). Тип рукоятки – «бабочка». Модель укомплектована присоединительным полусгоном. Резьба присоединений – внутренняя/наружная. Вес изделия составляет 418 г.

Назначение

Шаровые краны Valtec Perfect применяются в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления, сжатого воздуха, идких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Усиленные краны Валтек Перфект рекомендуется использовать на стальных трубопроводах, испытывающих знакопеременные продольные и поперечные нагрузки, когда на арматуру возможна передача изгибающих моментов из-за несоосности трубопроводов или температурных деформаций трубопроводов. Основная область применения – стальные стояки систем холодного водоснабжения, ГВС и отопления. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Преимущества шарового крана Valtec Perfect

1. Каждый экземпляр крана промаркирован индивидуальным номером, что позволяет определить когда, где и какой сменой он был произведён. Это дополнительно защищает покупателей от подделки.
2. Кран является усиленным; количество витков резьбы увеличено до 7.
3. Кран выполнен из качественной латуни марки CW602N, стойкой к вымыванию цинка.
4. Кран является ремонтопригодным. При возникновении течи можно подкрутить гайку и тем самым уплонить тефлоновую прокладку. Т.к. её толщина составляет 4,5 мм, она при этом не расплющивается, а герметизирует кран.
5. Толщина стенки муфтового соединения составляет 3,57 мм, что обеспечивает максимальную прочность при монтаже.
6. Компания Valtec выпускает запорную арматуру, адаптированную к российским условиям, уже 16 лет.
7. Все изделия регулярно тестируются собственной лаборатории испытаний элементов трубопроводов, позволяющей постоянно контролировать качество продукции. Компания контролирует все этапы производства от момента закупки сырья до выхода готовых изделий.
8. На продукцию VALTEC имеется полный набор документации: паспорта, сертификаты соответствия, санитарно-эпидемиологические заключения, разрешения. Надёжность и качество VALTEC подтверждены опытом многолетней эксплуатацией изделий, позволившим установить на них беспрецедентный гарантийный срок – 15 лет!

Конструкция шарового крана Valtec Perfect VT.327.N

Особенности монтажа

• краны могут устанавливаться в любом монтажном положении;
• на корпус крана не должны передаваться нагрузки, превышающие максимально допустимый изгибащий момент;
• монтажный ключ должен воздействовать на присоединяемый полукорпус крана, а не на противоположный;
• муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или льняной пряди;
• при монтаже крана первым к трубопроводу рекомендуется присоединять патрубок полусгона. Его монтаж должен производиться специальным сгонным ключом.

Условия эксплуатации

Кран рассчитан для применения при температуре окружающей среды от -20°C до +60°C. Температура рабочей среды должна составлять от -20°C до +120°C.
Средний полный срок службы крана составляет 50 лет.

Не допускается эксплуатировать краны с ослабленной гайкой крепления рукоятки, т.к. это может привести к поломке штока. Запрещается допускать замерзание рабочей среды внутри крана. При осушении системы в зимний период кран должен быть оставлен полуоткрытым, чтобы рабочая среда не осталась в полостях за затвором.

Кран шаровой Valtec VT.327.N.05 способен выдержать давление до 100 бар при температуре +25°С и до 65 бар при температуре +75°С.

Документация

Открыть PDF-файл с паспортом шарового крана Valtec Perfect

Технические характеристики
