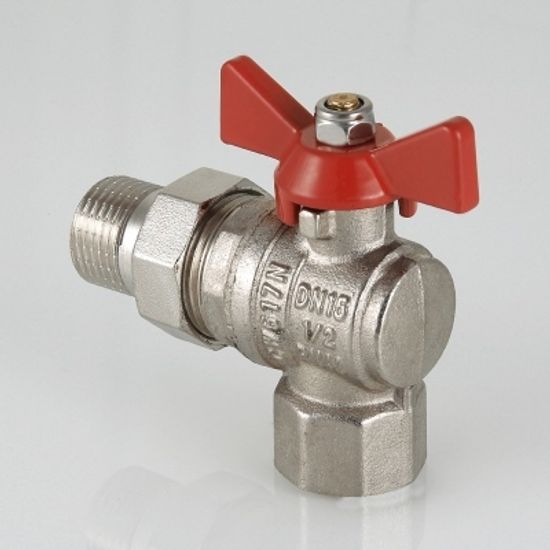

Кран шаровой Valtec Base 3/4" ВР/НР угловой с полусгоном ручка-бабочка (арт. VT.228.N.05)

Шаровой кран Valtec Base 3/4" ВР/НР (арт. VT.228.N.05) представляет собой угловой полнопроходной ремонтопригодный шаровой кран с увеличенным ресурсом. Соединён накидной гайкой с резьбовым полусгоном. Корпуса деталей выполнены из никелированной латуни. Кран оснащён ручкой типа «бабочка» с утолщённой стенкой из алюминиевого сплава и эпоксидной покраской красного цвета. Резьба присоединений – внутренняя/наружная. Вес изделия составляет 385 г.

Назначение

Кран применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Преимущества шаровых кранов Valtec Base

1. Кран выполнен из качественной латуни марки CW617N без повышенного содержания вредных примесей.
2. Кран является ремонтопригодным. При возникновении течи можно подкрутить гайку и тем самым уплонить тефлоновую прокладку. Т.к. её толщина составляет 4,5 мм, она при этом не расплющивается, а герметизирует кран.
3. Толщина стенки муфтового соединения составляет 3 мм, что обеспечивает максимальную прочность при монтаже.
4. Компания Valtec выпускает запорную арматуру, адаптированную к российским условиям, уже 16 лет.
5. Все изделия регулярно тестируются собственной лаборатории испытаний элементов трубопроводов, позволяющей постоянно контролировать качество продукции. Компания контролирует все этапы производства от момента закупки сырья до выхода готовых изделий.
6. На продукцию VALTEC имеется полный набор документации: паспорта, сертификаты соответствия, санитарно-эпидемиологические заключения, разрешения. Надёжность и качество VALTEC подтверждены опытом многолетней эксплуатацией изделий, позволившим установить на них беспрецедентный гарантийный срок 10 лет.

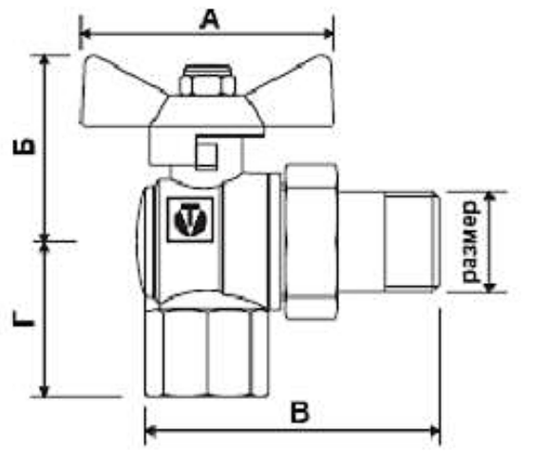

Конструкция шарового крана Valtec Base VT.228.N

Особенности монтажа

• наличие полусгона позволяет монтировать и демонтировать кран без демонтажа трубопровода;
• при монтаже крана первым к трубопроводу рекомендуется присоединять патрубок полусгона, монтаж которого должен производиться специальным сгонным ключом;
• краны могут устанавливаться в любом монтажном положении;
• арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода;
• несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.

Условия эксплуатации

Кран рассчитан для применения при температуре окружающей среды от -20°C до +60°C. Температура рабочей среды должна составлять от -20°C до +120°C.
Средний полный срок службы крана составляет 30 лет.

Не допускается эксплуатировать краны с ослабленной гайкой крепления рукоятки, т.к. это может привести к поломке штока. Запрещается допускать замерзание рабочей среды внутри крана. При осушении системы в зимний период кран должен быть оставлен полуоткрытым, чтобы рабочая среда не осталась в полостях за затвором.

Кран шаровой Valtec VT.228.N.05 способен выдержать давление до 40 бар при температуре +25°С и до 30 бар при температуре +75°С.

Документация

Технический паспорт изделия

Технические характеристики
