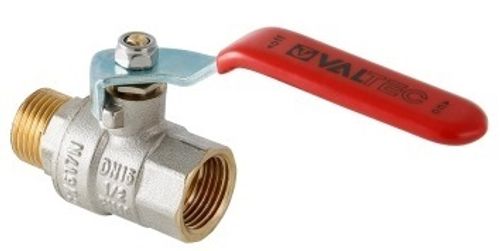

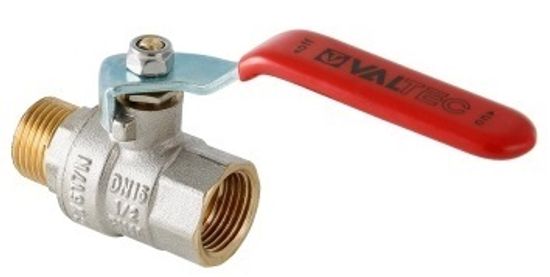

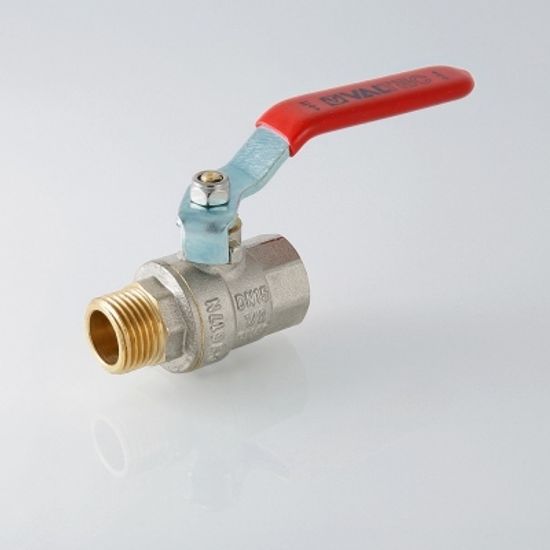

Шаровой кран Valtec Base 3/4" ВР/НР (арт. VT.215.N.05) представляет собой полнопроходной ремонтопригодный шаровой кран с увеличенным ресурсом. Корпус выполнен из никелированной латуни. Оснащён никелированной стальной рукояткой флажкового типа в травмобезопасном исполнении (увеличены рабочий зазор и толщина пластины, предусмотрено теплоизоляционное покрытие из ПВХ). Резьба присоединений – внутренняя/внутренняя. Вес изделия составляет 276 г.
Назначение
Кран применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Преимущества шаровых кранов Valtec Base
- Кран выполнен из качественной латуни марки CW617N без повышенного содержания вредных примесей.
- Кран является ремонтопригодным. При возникновении течи можно подкрутить гайку и тем самым уплонить тефлоновую прокладку. Т.к. её толщина составляет 4,5 мм, она при этом не расплющивается, а герметизирует кран.
- Сальниковая втулка выполнена из термостойкого материала - тефлона, благодаря чему кран может эксплуатироваться при температуре до +150°C.
- Толщина стенки муфтового соединения составляет 3 мм, что обеспечивает максимальную прочность при монтаже.
- Компания Valtec выпускает запорную арматуру, адаптированную к российским условиям, уже 16 лет.
- Все изделия регулярно тестируются собственной лаборатории испытаний элементов трубопроводов, позволяющей постоянно контролировать качество продукции. Компания контролирует все этапы производства от момента закупки сырья до выхода готовых изделий.
- На продукцию VALTEC имеется полный набор документации: паспорта, сертификаты соответствия, санитарно-эпидемиологические заключения, разрешения. Надёжность и качество VALTEC подтверждены опытом многолетней эксплуатацией изделий, позволившим установить на них гарантийный срок 10 лет.
Конструкция шарового крана Valtec Base VT.215.N
1, 2 - Корпус 3 - Затвор шаровой 4 - Кольца седельные 5 - Уплотнитель сальниковый 6 - Втулка сальниковая 7 - Гайка крепления рукоятки 8 - Кольцо контрящее 9 - Стальная рукоятка 10 - Шток |
Особенности монтажа
- краны могут устанавливаться в любом монтажном положении;
- арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода;
- несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
Условия эксплуатации
Кран рассчитан для применения при температуре окружающей среды от -20°C до +60°C. Температура рабочей среды должна составлять от -20°C до +120°C.
Средний полный срок службы крана составляет 30 лет.
Не допускается эксплуатировать краны с ослабленной гайкой крепления рукоятки, т.к. это может привести к поломке штока. Запрещается допускать замерзание рабочей среды внутри крана. При осушении системы в зимний период кран должен быть оставлен полуоткрытым, чтобы рабочая среда не осталась в полостях за затвором.
Кран шаровой Valtec VT.215.N.05 способен выдержать давление до 40 бар при температуре +25°С и до 31 бар при температуре +75°С.
Документация
VT.215.N.05Технические характеристики
Производитель | Valtec |
Серия | Base |
Модель | VT.215.N |
Артикул | VT.215.N.05 |
Тип | Кран шаровой |
Тип конструкции | прямой |
Резьба | ВР/НР |
Ремонтопригодность | да |
Класс по эффективному диаметру | полнопроходной |
Способ управления | ручной |
Тип рукоятки | ручка-рычаг |
Угол поворота рукоятки между крайними положениями | 90° |
Класс герметичности затвора | «А» |
Средний полный срок службы | 30 лет |
Средняя наработка на отказ | 25000 циклов |
Средний полный ресурс | 55000 циклов |
Температура окружающей среды | от -20°C до +60°C |
Влажность окружающей среды | от 0% до 60% |
Температура рабочей среды | от -20°C до +150°C |
Максимально допустимый изгибающий момент на корпус | 133 Н·м |
Рабочее давление при +25°С | 40 бар |
Рабочее давление при +75°С | 31 бар |
Толщина стенки муфтового соединения | 3 мм |
Количество витков резьбы | 5 |
Материал корпуса | никелированная латунь CW617N (ЛС59-2) |
Материал шарового затвора | хромированная латунь по медной подложке (CW614N / ЛС59-3) |
Материал сальниковой втулки и седельных колец | тефлон с термоприсадками (PTFE+C+EM) |
Материал гайки крепления рукоятки | нержавеющая сталь AISI 304 |
Материал контрящего кольца | полиэтилен (ПВД / LDPE) |
Материал рукоятки | оцинкованная сталь с покрытием ПХВ (Ст.3) |
Материал штока | латунь СW614N (ЛС59-3) |

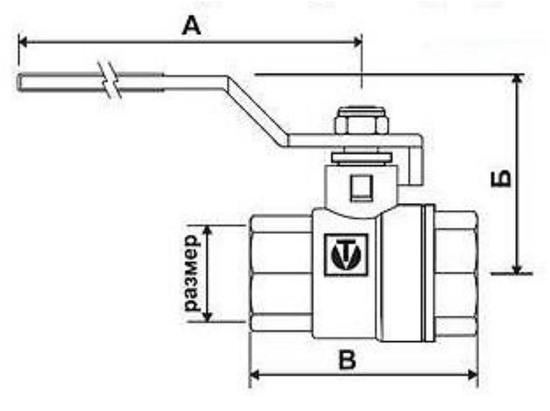

Рамер А (см.схему) | 89,5 мм |
Рамер Б (см.схему) | 44,5 мм |
Рамер В (см.схему) | 62 мм |
Вес | 276 г |
Официальная гарантия производителя | 10 лет |
Страна-родина бренда | Италия/Россия |
Страна производства | Италия/Китай/Турция |
