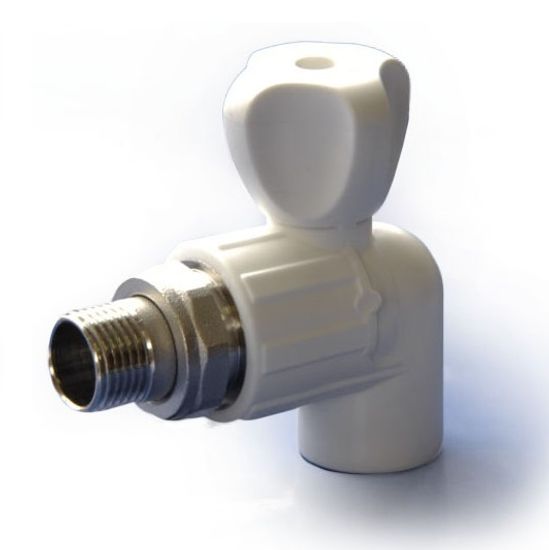

Кран шаровой Политэк 25x1/2" угловой для радиатора полипропиленовый

Кран шаровой Политэк 25x1/2" угловой для радиатора полипропиленовый (арт. 9999022512) применяется в качестве запорной арматуры систем из статистического сополимера полипропилена (PP-R) для хозяйственно-питьевого водоснабжения и низкотемпературного отопления, высокотемпературного отопления отопительными приборами, а также для транспортирования других жидких сред, к которым материал труб химически стоек.

Конструкция и материалы

1 - Ручка-маховик из полипропилена PPR-80
2 - Винт крепления из оцинкованной стали ст.3
3 - Шпиндель из латуни ЛС-59-1
4 - Сальниковые кольца из эластомера EPDM
5 - Корпус из полипропилена PPR-80
6 - Составной корпус затворного узла из стекло-наполненного полипропилена
7 - Уплотнительное кольцо из тефлона (PTFE)
8 - Шаровой затвор из хромированной латуни ЛС-59-1
9 - Закладная деталь из никелированной латуни ЛС-59-1
10 - Кольцо уплотнительное из эластомера EPDM
11 - Полусгон из никелированной латуни ЛС-59-1
12 - Накидная гайка из никелированной латуни ЛС-59-1

Принцип работы

Корпус радиаторного шарового крана Политэк изготовлен из полипропилена PPR-80 (5). На ручке-маховике (1) указано направление вращения Ручка-маховик крепится с помощью винта (2) к латунному шпинделю (3), с установленными сальниковыми уплотнительными кольцами из EPDM (4). обеспечивающие его герметичность в корпусе затворного узла (6).

Перекрытие потока осуществляется латунным хромированным шаровым затвором (8). Герметичность шарового затвора осуществляется тефлоновыми уплотнительными кольцами (7). Присоединение к радиатору осуществляется с помощью полусгона (11). На внутренней поверхности имеются два уступа под специальный ключ.Герметизация полусгона с закладной деталью крана осуществляется за счёт поджатия уплотнительного кольца (10) накидной гайкой (12).

Шаровые краны Политэк для радиаторов совместимы со всеми типами полипропиленовых труб "Политэк Пайп".

Условия эксплуатации полипропиленовых фитингов Политэк

Указания по монтажу радиаторных шаровых кранов Политэк из полипропилена

1. Кран может устанавливаться в любом монтажном положении. Не допускаются изгибы и перекосы в соединении.
2. Монтаж полипропиленовых труб и фитингов должен осуществляться при температуре окружающей воздуха не менее +5°С.
3. Запорно-регулирующая арматура, которая хранилась или транспортировалась при температуре ниже 0°С, должна быть выдержана перед монтажом в течение 5 чаосв при температуре не ниже +5°С.
4. Все используемые материалы не должны иметь загрязнений и повреждений.
5. Соединение крана к полипропиленовой трубе производится методом термической диффузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура +260°С.
6. Соединительные детали для раструбной сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.
7. При монтаже полипропиленовых труб и шаровых кранов необходимо соблюдать технологические режимы сварки, указанные в паспорте изделия.
8. Резьбовые соединения должны уплотняться с помощью ФУМ ленты или полиамидной уплотнительной нити типа TANGIT UNI-LOCK. Лента должна накручиваться по всей площади резьбы против направления скручивания фитингов. При соблюдении этих рекомендаций полученное соединение будет герметичным во всем диапазоне рабочих давлений.
9. Наличие в потоке механических частиц может ограничить запирающую способность шарового крана и нарушить герметичность шарового затвора, поэтому до шарового крана рекомендуется устанавливать фильтр механической очистки.
10. Необходимо устанавливать опоры крепления труб до и после шарового крана.

Документация

1. Полипропиленовые шаровые радиаторные краны Политэк - Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
