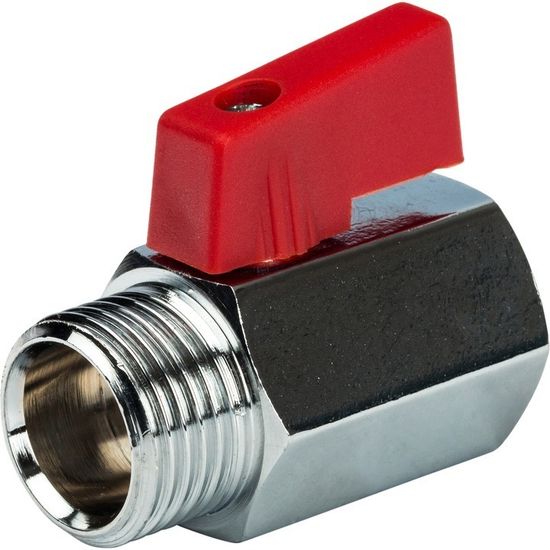

Кран шаровой мини Stout 3/4" муфта/резьба SVB-0022-000020 применяется в качестве запорной арматуры на трубопроводах систем питьевого, хозяйственного и промышленного назначения, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Мини-краны Stout SVB-0022 являются двунаправленными, это означает, что они перекрывают поток в обоих направлениях. Гидравлические характеристики кранов мини Стаут позволяют снижать давление и тем самым предохранять от преждевременного износа водоразборные устройства, установленные после них. Незначительные габаритные размеры кранов облегчают процесс монтажа и значительно экономят место в условиях ограниченного пространства.
Преимущества шаровых кранов Stout мини
Основное достоинство мини-кранов - компактные размеры, что позволяет их разместить в таких местах, где более габаритное оборудование установить проблематично.
Условия эксплуатации шаровых кранов мини Стоут
Шаровые краны-мини Stout SVB-0022 разрешается использовать совместо с водой и растворами гликолей (с концентрацией до 30%) при рабочем давлении до 10 бар и температуре рабочей среды от 0°C до +90°C.
Конструкция шарового крана мини Stout SVB-0022
| 1 - Корпус (латунь CW614N хромированная) |

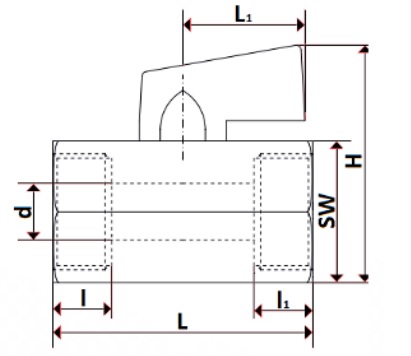

Габариты шарового крана мини Стаут 3/4" SVB-0022-000015
| L - 51 мм |
Указания по монтажу
- Для уплотнения резьбы могут использоваться любые материалы, разрешенные СП 73.13330.2016 «Внутренние санитарно-технические системы зданий»;
- При монтаже кранов изгибающие усилия и крутящий момент не должны превышать предельно допустимых значений, указанных в таблице;
- После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136;
- Открывать и закрывать краны следует плавным поворотом шпинделя за рукоятку вручную без применения каких-либо инструментов;
- При монтаже и эксплуатации шаровых кранов, применение рычажных газовых ключей категорически запрещено;
- Применение шаровых кранов в качестве регулирующих устройств не допускается.
Документация
Технические характеристики
| Производитель | Stout |
| Тип | шаровой кран мини |
| Коллекция | Kansas |
| Серия | SVB-0022 |
| Артикул | SVB-0022-000020 |
| Номинальное давление (PN) | 10 бар |

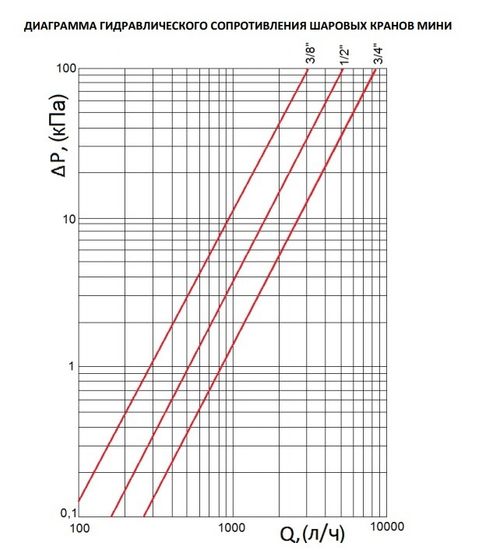

| Условная пропускная способность kvs | 8,2 м3/час |
| Форма | прямой |
| Класс по эффективному диаметру | стандартнопроходной |
| Область применения | системы водоснабжения, системы транспортировки сжатого воздуха и жидких углеводородов |
| Рабочая среда | вода, растворы гликолей до 30% |
| Класс герметичности | A |
| Рабочая температура | от 0°C до +90°C |
| Тип присоединения | резьба |
| Стандарт резьбы | трубная цилиндрическая |

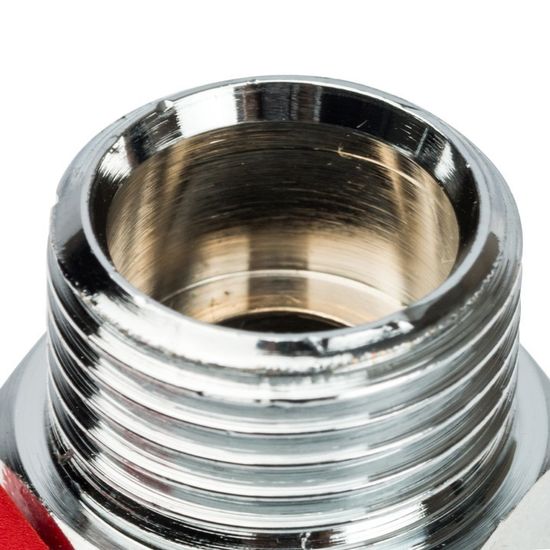

| Вид резьбы | внутренняя/наружная |
| Размер резьбы | 3/4" |
| Диаметр условного прохода DN | 20 мм |
| Крутящий момент | до 68 Н·м |
| Изгибающий момент | до 113 Н·м |
| Материал корпуса | латунь CW614N хромированная |
| Материал шара | латунь CW614N хромированная |
| Материал штока | латунь CW614N |
| Материал уплотнения шара | P.T.F.E. (тефлон) |

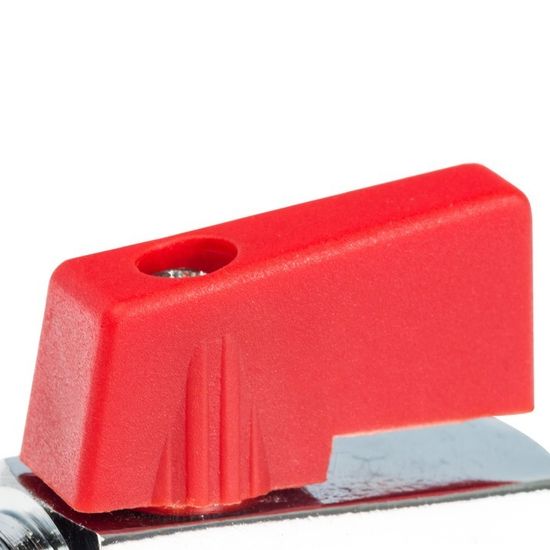

| Тип рукоятки | ручка-флажок |
| Материал рукоятки | нейлон |
| Цвет рукоятки | красный |
| Температура окружающей среды | от 0°C до +60°C |
| Вес | 173 г |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Италия/Россия |
| Страна производства | Италия |
