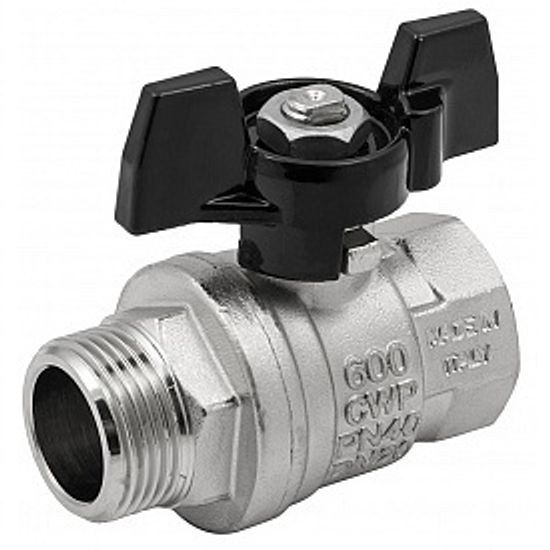

Кран шаровой Elsen Strong T 1" НР/ВР полнопроходной, ручка-бабочка (EV10.2201)

Полнопроходной шаровой кран Elsen Strong T 1" НР/ВР с наружной/внутренней резьбой и ручкой-бабочкой (EV10.2201) предназначен для установки на трубопроводах в качестве запорного устройства. В качестве рабочей среды допускается использовать воду, масла, а также другие горячие и холодные неагрессивные текучие среды.

Преимущества шаровых кранов Elsen Strong T

• Корпус выполнен из пищевой никелированной латуни.
• Минимальная и максимальная рабочие температуры крана от -20°С до +150°С.
• Шаровые краны Elsen Strong T выдерживают давление до 40 бар.
• Краны Elsen изготовлены в Италии
• Официальная гарантия производителя составляет 30 лет.

Материалы

Корпус шарового крана Elsen EV10.2201 изготовлен из пищевой латуни CW617N (EN 12165). Материал рукоятки в исполнении «бабочка» - алюминий.

Габариты

Длина шарового крана Elsen EV10.2201 (DN 25 мм, резьба наружная/внутренняя) составляет 77 мм, высота изделия 53 мм. Весит шаровой кран 503 г.

Указания по монтажу и эксплуатации

• Монтаж кранов производится в соответствии со СНиП 3.05.01-85. При монтаже следует учитывать хрупкость латунного корпуса крана и не допускать перетяжки муфт крана при закручивании его с уплотнением на резьбу трубопровода.
• Установочное положение крана любое.
• Для исключения при монтаже разгерметизации крана по месту соединения корпуса с муфтой необходимо придерживать кран вторым ключом со стороны вворачиваемой трубы.
• Для исключения попадания во внутренние полости крана загрязнений кран следует монтировать в полностью открытом положении.
• Для исключения выгорания уплотнительных деталей сварочные работы на трубопроводе с установленном на нем кране, производить с обеспечением мер, исключающем нагрев крана.
• Для обеспечения безопасности работы категорически запрещается производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе, и использовать краны на параметрах, превышающих указанные в паспорте изделия.
• Регулировка расхода рабочей среды выполняется изменением сечения крана при вращении рукоятки. Кран закрывается вращением рукоятки по часовой стрелке. Полному открытию крана соответствует совпадение большой оси рукоятки с осью трубопровода.
• Обслуживание кранов в процессе эксплуатации сводится к периодическим осмотрам. При этом проверяется возможность вращения шпинделя и полного открытия-закрытия крана, отсутствие течи.

Документация

1. Шаровые краны Elsen Strong T - Технический паспорт изделия (открыть PDF-файл)
2. Каталог Elsen 2020 (открыть PDF-файл)

Технические характеристики
