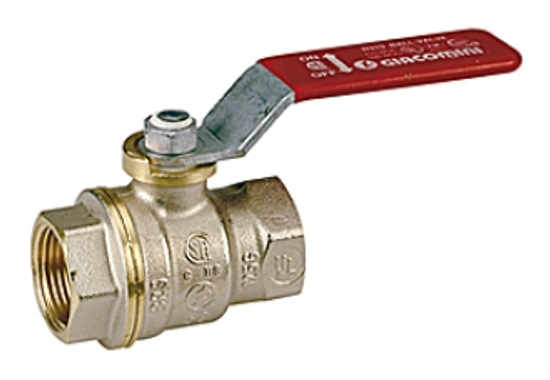

Кран шаровой Giacomini DADO R910 1/2” ВР/ВР полнопроходной ручка-рычажная

Кран шаровой Giacomini DADO R910 1/2” ВР/ВР полнопроходной ручка-рычажная предназначен для применения в качестве запорной арматуры в системах холодного и горячего водоснабжения (в т.ч. питьевого), в системах транспортировки газа, нефти, сжатого воздуха и сухого насыщенного пара с температурой среды от -20°C до +185°C и давлением до 42 бар. Кран является полнопроходным. Средний срок службы изделия составляет 20 лет.

Кран снабжён рукояткой-рычагом увеличенного размера и толщины для увеличения прочности, надёжности и облегчения манипуляций. Ручка изготовлена из стали с полимерным покрытием красного цвета.

Отличительные особенности кранов Giacomini

1. Краны Giacomini отличаются уникальной конструкцией уплотнения штока. В кранах применены четыре прокладки – пара уплотнительных колец из фторкаучука (FPM) и две тефлоновые (PTFE) плоские прокладки, обеспечивающие защиту при ударных нагрузках и снижение трения при повороте затвора. Двойное уплотнение позволяет гарантировать герметичность узла в течение всего срока службы крана без необходимости протяжки или ремонта соединения. Подобное неразборное соединение позволяет зафиксировать гайку крепления рукоятки пластиковой пломбой и установить специальную голографическую наклейку для защиты от контрафактного копирования
2. Шаровые краны Giacomini DADO R910 имеет уникальную конструктивную особенность, которая представляет собой революцию в мире шаровых клапанов! Шаровый затвор крана выполнен в форме сферы DADO®, сочетающей в себе черты шара и куба. Примеси, содержащиеся в жидкостях, откладываются на плоской стороне сферы, а затем удаляются текущей жидкостью. Ограниченность контактов между сферой и прокладкой снижает трение в механизме крана и позволяет увеличить срок службы уплотнительной прокладки на 15-20% по сравнению с кранами с традиционной формой шара.

Конструкция

Указания по монтажу и эксплуатации

• Установка и демонтаж изделия, а также любые операции по ремонту или регулировке должны производиться при отсутствии давления в системе.
• Допустимы только 2 рабочих положения крана: полностью открытое и полностью закрытое. Применение шаровых кранов в качестве регулирующих устройств не допускается.
• Кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несносность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на кран от трубопровода.
• Рекомендуется устанавливать кран в положении «открыто».
• Кран должен быть надёжно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. После монтажа обязательно проводится манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
• Открывать и закрывать краны следует плавным поворотом шпинделя за рукоятку вручную без применения каких-либо инструментов.

Документация

1. Каталог шаровых кранов Giacomini (открыть PDF-файл)

Технические характеристики
