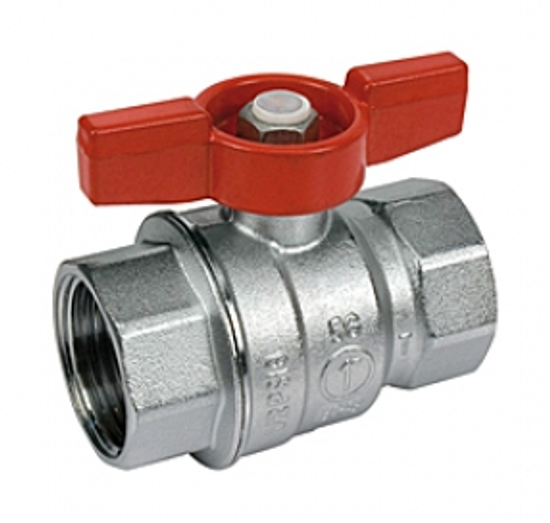

Кран шаровой Giacomini R851 1/2” ВР/ВР полнопроходной ручка-бабочка предназначен для применения в качестве запорной арматуры в системах холодного и горячего водоснабжения (в т.ч. питьевого), в системах транспортировки газа, нефти, сжатого воздуха и сухого насыщенного пара с температурой среды от -20°C до +185°C и давлением до 35 бар. Кран является полнопроходным. Средний срок службы изделия составляет 20 лет.
Кран снабжён ручкой-«бабочкой» увеличенного размера и толщины, изготовленной из алюминиевого сплава с покрытием красного цвета.
Отличительные особенности кранов Giacomini
Краны Giacomini отличаются уникальной конструкцией уплотнения штока. В кранах применены четыре прокладки – пара уплотнительных колец из фторкаучука (FPM) и две тефлоновые (PTFE) плоские прокладки, обеспечивающие защиту при ударных нагрузках и снижение трения при повороте затвора. Двойное уплотнение позволяет гарантировать герметичность узла в течение всего срока службы крана без необходимости протяжки или ремонта соединения. Подобное неразборное соединение позволяет зафиксировать гайку крепления рукоятки пластиковой пломбой и установить специальную голографическую наклейку для защиты от контрафактного копирования.
Конструкция
Указания по монтажу и эксплуатации
- Установка и демонтаж изделия, а также любые операции по ремонту или регулировке должны производиться при отсутствии давления в системе.
- Допустимы только 2 рабочих положения крана: полностью открытое и полностью закрытое. Применение шаровых кранов в качестве регулирующих устройств не допускается.
- Кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несносность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на кран от трубопровода.
- Рекомендуется устанавливать кран в положении «открыто».
- Кран должен быть надёжно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. После монтажа обязательно проводится манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
- Открывать и закрывать краны следует плавным поворотом шпинделя за рукоятку вручную без применения каких-либо инструментов.
Документация
Технические характеристики
| Производитель | Giacomini |
| Тип | шаровой кран |
| Модель | R851 |
| Артикул | R851X023 |
| Номинальный диаметр условного прохода (DN) | 15 мм |
| Номинальное давление (PN) | 35 бар |
| Форма | прямой |
| Область применения | системы отопления, водоснабжения (в том числе питьевого), системы технологических трубопроводов |
| Рабочая среда | вода, растворы гликолей, газ, нефть, сжатый воздух, сухой насыщенный пар |
| Рабочая температура | от -20°C до +185°C |
| Тип присоединения | резьба |
| Стандарт резьбы | трубная цилиндрическая (ISO 228/1) |
| Вид резьбы | внутренняя/внутренняя |
| Размер резьбы | 1/2" |
| Материал корпуса | хромированная латунь CW617N |
| Материал шара | латунь CW617N |
| Материал штока | латунь |
| Материал уплотнения шара | фторопласт-4 (PTFE) |
| Материал уплотнения штока | фторкаучук (FPM), фторопласт-4 (PTFE) |
| Тип рукоятки | рукоятка-«бабочка» |
| Материал рукоятки | алюминий |
| Цвет рукоятки | красный |
| Срок службы | 20 лет |
| Страна-родина бренда | Италия |
| Страна производства | Италия |
| Официальная гарантия производителя | 2 года |
