Прямой термостатический комплект арматуры Giacomini R470F 3/4" для радиаторов отопления предназначен для подсоединения радиатора к системе отопления и индивидуального автоматического регулирования подачи теплоносителя в радиатор с целью поддержания температуры в помещении на заданном уровне и экономии энергии.
Комплект может использоваться для подключения к радиаторам отопления различных типов, для двухтрубных или однотрубных систем.
Пример подключения
Преимущества
- высокий комфорт и поддержание постоянной температуры в помещении;
- высокая энергоэффективность и прямая экономия энергии;
- быстрая и простая установка;
- простое и интуитивно понятное управление;
- не требует технического обслуживания;
- привлекательный внешний вид.

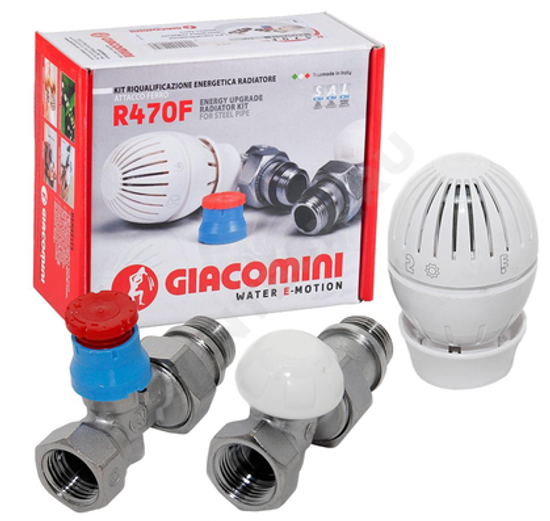

Комплектация
- жидкостная термостатическая головка R470H (арт. R470HX001);
- прямой термостатический клапан R402H 3/4" с уплотнительной прокладкой (арт. R402HX004);
- прямой отсечной клапан R15TG 3/4" с уплотнительной прокладкой (арт. R15X034);
- картонная коробка.
Габариты
|
| Термостатический клапан Размер резьбы B - 3/4" Размер резьбы G - 3/4" Высота M - 62 мм Длина P - 70 мм Высота O - 22 мм Размер Ex' - 32 мм Длина L - 108 мм Ширина N - 68 мм Размер Ex - 37 мм Термоголовка Ширина L - 48 мм Высота H - 76 мм Отсечной клапан Размер резьбы B - 3/4" Размер резьбы G - 3/4" Высота H - 62 мм Длина I - 55 мм Высота J - 21 мм Размер K - 32 мм Длина L - 81 мм Ширина M - 38 мм Размер W - 35 мм |
Документация
- Набор R470F - Технический паспорт изделия (открыть PDF-файл)
- Термоголовка - Технический паспорт изделия (открыть PDF-файл)
- Каталог Giacomini 2019 (открыть PDF-файл)
Технические характеристики
| Производитель | Giacomini |
| Серия | R470F |
| Артикул | R470FX064 |
| Тип | термостатический набор |
| Область применения | системы радиаторного отопления |
| Тип системы отопления по кол-ву труб | однотрубная или двухтрубная |
| Рабочая среда | вода и растворы гликолей до 50% |
| Тип подключения к отопительному прибору | боковое |
| Рабочее давление | до 10 бар |
| Максимальный допустимый перепад давления | 0,7 бара |
| Номинальный расход с терморегулятором | 250 кг/час |
| Температура рабочей среды | до +110°C |
| Относительная влажность воздуха | до 85% |
| Тип присоединения | резьба |
| Исполнение | прямой |
| Подключение к трубопроводу | внутренняя резьба |
| Подключение к отопительному прибору | наружная резьба |
| Размер резьбы | 3/4" |
| Условный диаметр прохода | 20 мм |
| Пропускная способность клапана kvs | 3.52 м3/час |
| Чувствительный элемент | жидкостный |
| Размер присоединения термоголовки | М30х1,5 |
| Защита системы от замерзания | есть |
| Диапазон настройки температуры | от +8°C до +32°C |
| Время срабатывания клапана с термоголовкой | 26 минут |
| Материал корпуса | латунь CW617N |
| Покрытие | хром |
| Вес | 791 г |
| Срок службы | 30 лет |
| Официальная гарантия производителя | 2 года |
| Страна происхождения бренда | Италия |
| Страна производства | Италия |
