Комплект нижнего подключения угловой Uni-Fitt 3/4" EK для радиаторов Kermi, Rifar 193KIT30

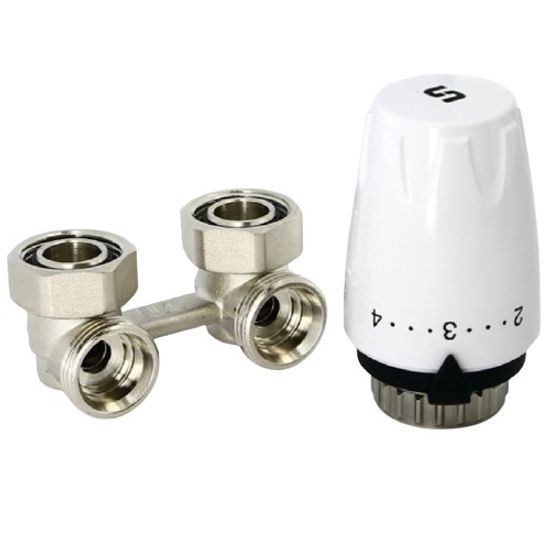

Комплект нижнего подключения угловой Uni-Fitt 3/4" EK для радиаторов Kermi, Rifar 193KIT30 состоит из углового радиаторного узла 3/4"x3/4" «евроконус» со встроенными шаровыми кранами и ниппелями и термостатической головки DX M30х1,5.
Угловой узел Юни-Фитт в комплекте с ниппелями предназначен для подключения стальных панельных радиаторов Kermi, Rifar с нижним подключением к двухтрубной системе отопления.
Термостатическая головка DX M30х1,5 устанавливается на встроенный термостатический вентиль и предназначена для автоматического регулирования расхода теплоносителя через отопительный прибор.

Обозначения шкалы термоголовки RX M30x1,5

Конструкция узла нижнего подключения Uni-Fitt

Габариты углового узла нижнего подключения Uni-Fitt

Габариты термоголовки Uni-Fitt DX M30x1,5

Указания по монтажу узла нижнего подключения

• Узел не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на вентиль от трубопровода.
• Узел должен устанавливаться накидными гайками к радиатору с нижним подключением.
• Максимальный момент затяжки гайки 35 Н·м.
• Узел с евроконусным соединением монтируется на радиаторе без дополнительных деталей и уплотнений.
• Перед установкой вентилей трубопровод должен быть очищен от окалины и ржавчины. Системы отопления,трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей.
• Вентиль должен быть надёжно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается.
• После монтажа обязательно проводится манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
• Для перекрытия потока достаточно повернуть штоки шаровых кранов на 90° с помощью плоской отвёртки.

Указания по монтажу термоголовки Uni-fitt

Термостатические головки устанавливаются после опрессовки (испытания давлением) системы отопления. Совместите указатель положения термостатической головки с цифрой 5. Снимите защитный колпачок термостатического вентиля и, слегка надавив головкой на шток вентиля, накрутите накидную гайку термостатической головки.Для затяжки, при необходимости, используйте сантехнические клещи с мягкими губками.

Указания по эксплуатации термоголовки Uni-Fitt DX

Для поддержания желаемой температуры воздуха в комнате установите термостатическую головку в положение, соответствующее этой температуре. Например, для поддержания температуры воздуха в комнате на уровне 24°C установите головку в положение 4.
Далее термостатическая головка, установленная на термостатический клапан, сама будет регулировать поток теплоносителя через нагревательный прибор таким образом, чтобы температура воздуха соответствовала заданному значению.
Постоянная подстройка, как при использовании ручного радиаторного вентиля, не требуется.
Термостатическая головка может некорректно работать, если ограничить доступ воздуха к ней чем-либо (например, закрыть шторой), или некорректно установить (например, над трубопроводом или в зоне потоков холодного воздуха).
Технического обслуживания термостатическая головка не требует.

Документация

1. Технический паспорт изделия (термоголовки) (открыть PDF-файл)
2. Технический паспорт изделия (радиаторные узлы) (открыть PDF-файл)
3. Декларация о соответствии до 2023 г. (открыть PDF-файл)
4. Технический каталог продукции Uni-Fitt (открыть PDF-файл)

Технические характеристики
