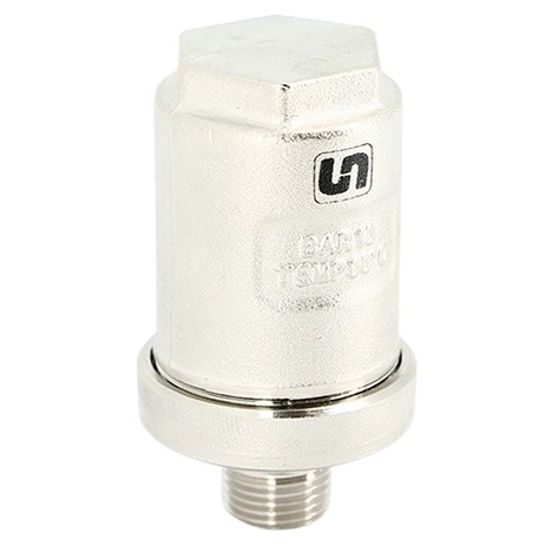

Компенсатор гидроударов Uni-Fitt 1/2" латунный никелированный (260N2400) служит для защиты элементов гидравлических систем от гидроударов (воздействия резкого повышения или понижения давления движущейся жидкости при внезапном уменьшении или увеличении скорости потока), которые могут быть вызваны в трубопроводах при внезапном закрытии водоразборных точек (краны, стиральные машины и т.д.). Такое воздействие вызывает шум, похожий на удар молотка, изнашивает части гидравлических систем и, в крайнем случае – может их разрушить.
Габариты гасителя гидроударов Юни-Фитт 260N2400
| D - 1/2" |
Указания по монтажу
- Компенсатор гидроударов Uni-Fitt может быть установлен в любом монтажном положении (горизонтально, вертикально, вверх ногами) на трубопроводах с диаметром до 1 1/4" между устройством, создающим гидроудар, и первым устройством системы, подверженному повреждению от гидроудара (например, между редуктором давления и посудомоечной машинкой).
- Расстояние между компенсатором гидроударов и устройством, создающим гидроудар, не должно превышать 10 погонных метров.
- Компенсатор гидроударов Юни-Фитт является автоматическим и не требует настройки.
- Гаситель гидроударов Uni-Fitt имеет существенную массу и может создать нагрузку на трубопровод.
- При необходимости необходимо предусмотреть опоры, снижающие нагрузку на трубопровод.
- Муфтовые соединения должны выполнять с использованием уплотнительных материалов.
- Перед установкой компенсатора гидроударов трубопровод должен быть очищен от окалины и ржавчины. Системы отопления и водоснабжения должны быть промыты водой до выхода ее без механических взвесей.
- Компенсатор гидроударов должен быть надежно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается.
- После монтажа обязательно проведите манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 260 |
| Артикул | 260N2400 |
| Тип | компенсатор гидроударов |
| Область применения | гидравлические системы |
| Номинальное давление PN | 10 бар |
| Максимальное пиковое давление | 50 бар |
| Температура рабочей среды | до +90°C |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | наружная |
| Присоединительный размер | 1/2" |
| Максимальная длина защищённого трубопровода | 10 м |
| Материал корпуса | латунь CW617N |
| Материал диафрагмы | полиацеталь |
| Материал уплотнения диафрагмы | NBR |
| Материал пружины | нержавеющая cталь |
| Материал уплотнений | безасбестовый паронит |
| Вес | 500 г |
| Страна производства | Италия |
| Страна-родина бренда | Италия/Россия |
| Официальная гарантия производителя | 3 года |
