Коллекторная группа Uni-Fitt 1"х3/4" на 11 выходов с расходомерами и термовентилями, нерж. сталь (арт. 450I4311) предназначена для распределения и регулирования потоков теплоносителя в низкотемпературных системах отопления, в частности, системе «тёплый пол». В качестве теплоносителя можно использовать воду и растворы гликолей с температурой от +5°C до +70°C и давлением до 6 бар.
Конструкция

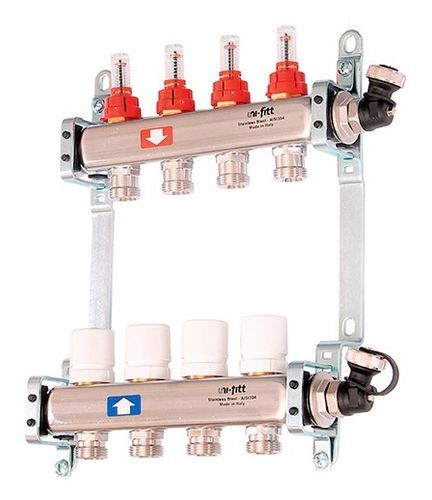

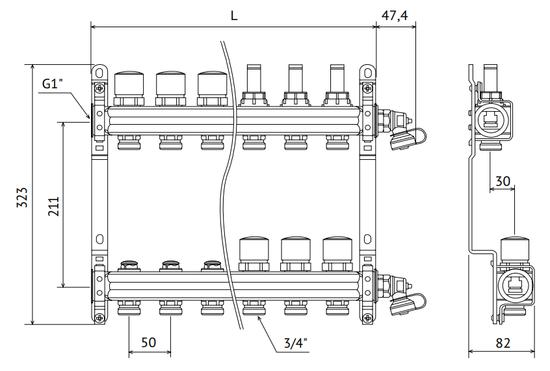

Коллекторная группа Uni-Fitt состоит из двух коллекторов 1", смонтированных на звукоизолирующих консолях. Коллекторы изготовлены из нержавеющей стали марки AISI 304L, уплотнительные материалы - из EPDM. Габариты коллектора составляют (ВхШхГ) 323х590х82 мм. Коллектор Uni-Fitt имеет 11 выходов на подающей линии, расстояние между которыми 50 мм. Стандартное межосевое расстояние 210 мм позволяет подключить к коллектору большинство насосно-смесительных групп и узлов для создания системы тёплого пола.
Отводы подающего и обратного трубопроводов – это евроконусы с резьбой 3/4". Входящие в комплект концевые вентили могут быть установлены с любой стороны коллектора и служат для опорожнения системы и выпуска воздуха.
На подающем коллекторе на каждом отводе установлен расходомер, показывающий расход от 0 до 6 литров в минуту. Отсчёт на колбе расходомера начинается на дальней от коллектора стороне, поскольку расходомер установлен на подающем коллекторе. При необходимости (например, для очистки) колбу расходомера можно снять и установить обратно без слива системы.
Обратный коллектор оснащён термостатическими вентилями с ручной регулировкой. Для автоматической регулировки Вы можете установить термоэлектрический привод в комплекте с комнатным термостатом. Каждый коллектор Юни-Фитт для тёплого пола с расходомерами укомплектован дренажным клапаном / воздухоотводчиком, который может быть использован для заполнения системы.
Указания по монтажу и эксплуатации
- Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
- Подающая балка должна располагаться сверху.
- На линии перед гребенкой следует установить фильтр.
- Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
- После монтажа проверьте все соединения на герметичность.
- Перед вводом в эксплуатацию заполните систему и спустите воздух.
Настройка расходомеров
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 450I |
| Артикул | 450I4311 |
| Тип | распределительный коллектор |
| Назначение | для системы «тёплый пол» |
| Количество контуров | 11 |
| Рабочая среда | вода и растворы гликолей |
| Рабочее давление | до 6 бар |
| Рабочая температура | от +5°C до +70°C |
| Диапазон настройки расхода | от 0 до 6 л/мин |
| Материал корпуса | нержавеющая сталь AISI 304L |
| Материал уплотнений | EPDM |
| Подключение подводящей трубы | справа или слева |
| Размер подключения отводов | G 3/4" НР (EK) |
| Тип уплотнения | EK (евроконус) |
| Межосевое расстояние отводов | 50 мм |
| Межосевое расстояние коллекторов | 210 мм |
| Ширина | 590 мм |
| Высота | 323 мм |
| Глубина | 82 мм |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
