Коллекторная группа Elsen EMi03 1"х3/4", 11 контуров из нерж. стали с вентилями и расходомерами

Коллекторная группа Elsen EMi03 1"х3/4", 11 контуров из нерж. стали с вентилями и расходомерами (арт. EMi03.11) служит для распределения потоков питьевого и хозяйственно-бытового водоснабжения, в системах радиаторного и напольного отопления, а также для организации настенного и потолочного отопления и охлаждения.

Корпус коллектора Elsen изготавливается из высококачественной хирургической нержавеющей стали марки AISI 304. Уникальная технология производства без использовании сварки при изготовлении корпуса коллектора гарантирует длительный срок службы.

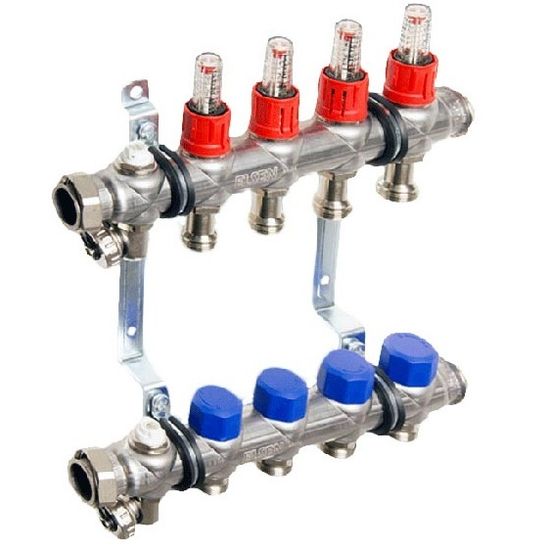

Комплектация коллекторной группы Elsen EMi03.11 1"х3/4" на 11 контуров

• коллекторы подающей и обратной линии с диаметром 1" с накидной гайкой и плоским уплотнением
• выходы размером 3/4" с наружной резьбой (евроконус), подходящие для соединения стандартными резьбозажимными фитингами
• регулировочные вентили
• расходомеры Regolux на обратной линии
• ручные воздухоотводчики 1/2"
• пластиковые колпачки
• дренажный клапан для слива/заполнения системы
• двухуровневый настенный кронштейн из оцинкованной стали с антивибрационными прокладками (DIN 4109)
• крепёжные элементы (шурупы, дюбели и т.д.)
• инструкция с гарантийным талоном

Условия эксплуатации коллекторной группы Elsen EMi03 1"х3/4"

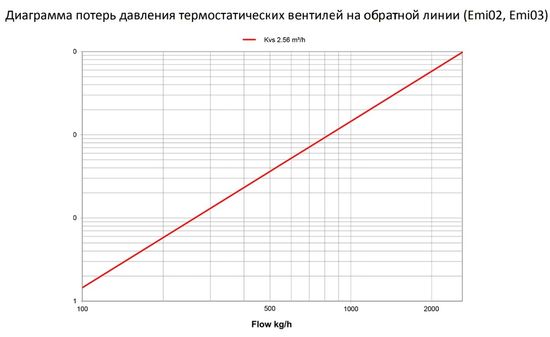

Коллекторные группы Элсен EMi03 с регулировочными вентилями и расходомерами разрешается использовать в системах с давлением до 8 бар и температурой до +70°C.

Габариты коллекторной группы Elsen EMi03 1"х3/4", 11 контуров

Указания по монтажу коллекторных блоков Elsen EMi03

• Коллекторы Элсен могут монтироваться в любом монтажном положении.
• Коллекторная группа Elsen EMi03 поставляется в разобранном виде.
• Крепление коллекторов на кронштейны осуществляется при помощи хомутов, которые входят в комплект.
• При установке коллекторов в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.

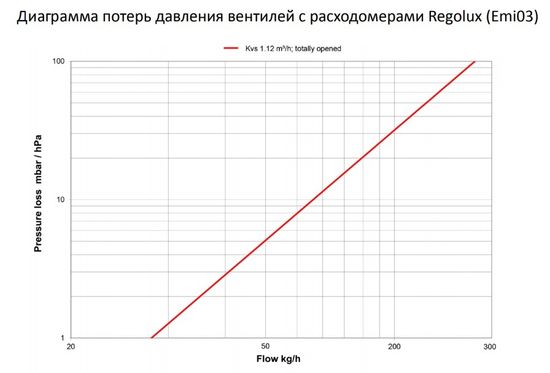

Настройка расходомеров

Расходомер REGOLUX, установленный на подающем контуре коллекторной группы Elsen EMi03, поставляется с защитным колпачком, который используется для регулировки расхода теплоносителя в системе, а также для защиты от случайной смены окончательно установленной настройки. Для регулировки потока необходимо следующее:

• Защитный колпачок должен быть перемещен вверх на 5 мм.
• Регулировка производится поворотом защитного колпачка, при работающем циркуляционном насосе.
• Объем воды, протекающей через клапан, напрямую зависит от степени открытия клапана. Расход теплоносителя выводится на смотровое стекло.
• Для корректной регулировки системы, вся запорная арматура в системе, а также термостатические вентили должны быть полностью открыты либо установлены в свое нормальное положение.
• Поток, рассчитываемый для контура отопления, в л/мин, устанавливается путем поворота защитного колпачка.
• При внесении любых изменений в систему, необходимо провести регулировку расхода теплоносителя еще раз.
• Для предотвращения несанкционированного или случайного сбивания настроек, после окончания регулировочных работ, защитный колпачок необходимо опустить вниз на 5 мм.

Документация

1. Паспорт изделия (открыть PDF-файл)
2. Инструкция по эксплуатации коллекторных групп Elsen (открыть PDF-файл)
