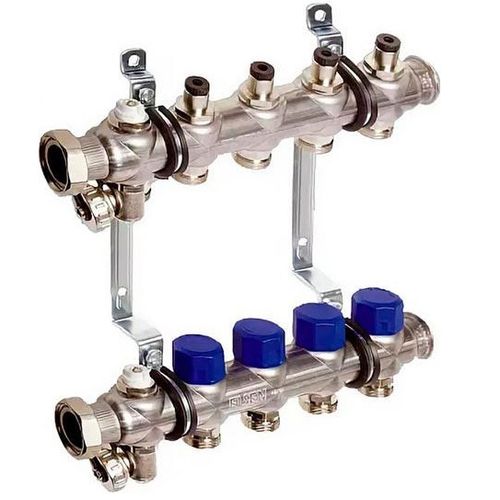

Коллекторная группа Elsen EMi02 1"х3/4", 9 контуров из нерж. стали с вентилями

Коллекторная группа Elsen EMi02 1"х3/4", 9 контуров из нерж. стали с вентилями (арт. EMi02.09) служит для распределения потоков питьевого и хозяйственно-бытового водоснабжения, в системах радиаторного и напольного отопления, а также для организации настенного и потолочного отопления и охлаждения.

Корпус коллектора Elsen изготавливается из высококачественной хирургической нержавеющей стали марки AISI 304. Уникальная технология производства без использовании сварки при изготовлении корпуса коллектора гарантирует длительный срок службы.

Комплектация коллекторной группы Elsen EMi02.09 1"х3/4" на 9 контуров

• коллекторы подающей и обратной линии с диаметром 1" с накидной гайкой и плоским уплотнением
• выходы размером 3/4" с наружной резьбой (евроконус), подходящие для соединения стандартными резьбозажимными фитингами
• регулировочные вентили
• ручные воздухоотводчики 1/2"
• пластиковые колпачки
• дренажный клапан для слива/заполнения системы
• двухуровневый настенный кронштейн из оцинкованной стали с антивибрационными прокладками (DIN 4109)
• крепёжные элементы (шурупы, дюбели и т.д.)
• инструкция с гарантийным талоном

Условия эксплуатации коллекторной группы Elsen EMi02 1"х3/4"

Коллекторные группы Элсен EMi02 с регулировочными вентилями разрешается использовать в системах с давлением до 8 бар и температурой до +70°C.

Габариты коллекторной группы Elsen EMi02 1"х3/4", 9 контуров

Указания по монтажу коллекторных блоков Elsen EMi02

• Коллекторы Элсен могут монтироваться в любом монтажном положении.
• Коллекторная группа Elsen EMi02 поставляется в разобранном виде.
• Крепление коллекторов на кронштейны осуществляется при помощи хомутов, которые входят в комплект.
• При установке коллекторов в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.

Документация

1. Паспорт изделия (открыть PDF-файл)
2. Инструкция по эксплуатации коллекторных групп Elsen (открыть PDF-файл)

Технические характеристики
