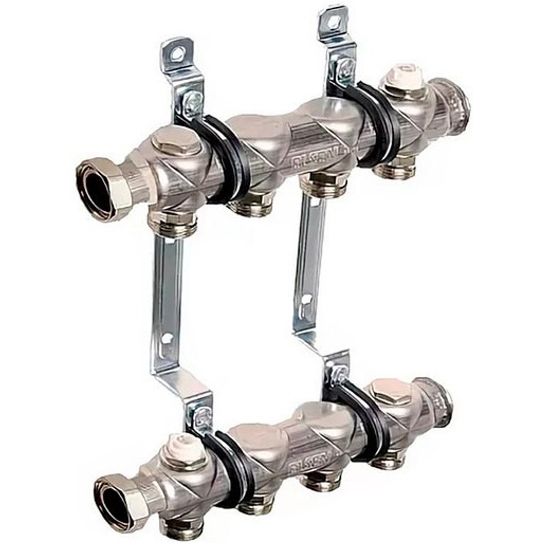

Коллекторная группа Elsen EMi01 1"х3/4", 8 контуров из нерж. стали для радиаторного отопления

Коллекторная группа Elsen EMi01 1"х3/4", 8 контуров из нерж. стали для радиаторного отопления (арт. EMi01.08) служит для распределения потоков в системах радиаторного отопления.

Корпус коллектора Elsen изготавливается из высококачественной хирургической нержавеющей стали марки AISI 304. Уникальная технология производства без использовании сварки при изготовлении корпуса коллектора гарантирует длительный срок службы.

Комплектация коллекторной группы Elsen EMi01.08 1"х3/4" на 8 контуров

• коллекторы подающей и обратной линии с диаметром 1" с накидной гайкой и плоским уплотнением
• выходы размером 3/4" с наружной резьбой (евроконус), подходящие для соединения стандартными резьбозажимными фитингами
• ручные воздухоотводчики 1/2"
• пластиковые колпачки
• дренажный клапан для слива/заполнения системы
• двухуровневый настенный кронштейн из оцинкованной стали с антивибрационными прокладками (DIN 4109)
• крепёжные элементы (шурупы, дюбели и т.д.)
• инструкция с гарантийным талоном

Условия эксплуатации коллекторной группы Elsen EMi01 1"х3/4"

Коллекторные группы Элсен EMi01 без вентилей и расходомеров разрешается использовать в системах с давлением до 8 бар и температурой до +90°C.

Габариты коллекторной группы Elsen EMi01 1"х3/4", 8 контуров

Указания по монтажу коллекторных блоков Elsen EMi01

• Коллекторы Элсен могут монтироваться в любом монтажном положении.
• Коллекторная группа Elsen EMi01 поставляется в разобранном виде.
• Крепление коллекторов на кронштейны осуществляется при помощи хомутов, которые входят в комплект.
• При установке коллекторов в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.

Документация

1. Паспорт изделия (открыть PDF-файл)
2. Инструкция по эксплуатации коллекторных групп Elsen (открыть PDF-файл)

Технические характеристики
