Коллектор Valtec VTc.570.N.0504 с регулирующими вентилями 3/4"x1/2" на четыре выхода для водоснабжения
Заказать звонок

Коллектор Valtec 3/4"x1/2" на 4 выхода с вентилями для водоснабжения VTc.570.N.0504

Коллектор Valtec 3/4"x1/2" на 4 выхода с вентилями для водоснабжения VTc.570.N.0504
Valtec
Артикул: VTc.570.N.0504
3 265 руб

СКИДКА 10% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 7 лет

Сумма заказа:
3 265 руб

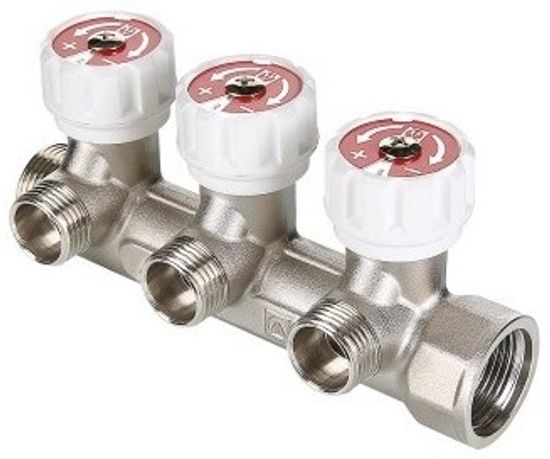

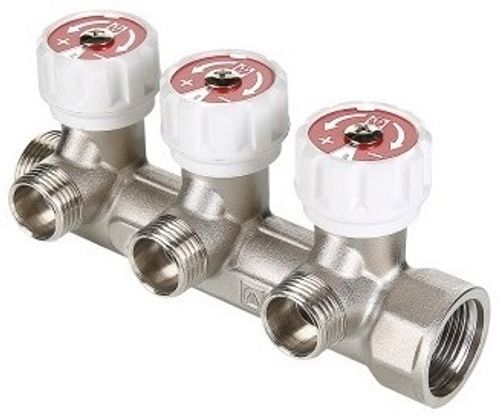

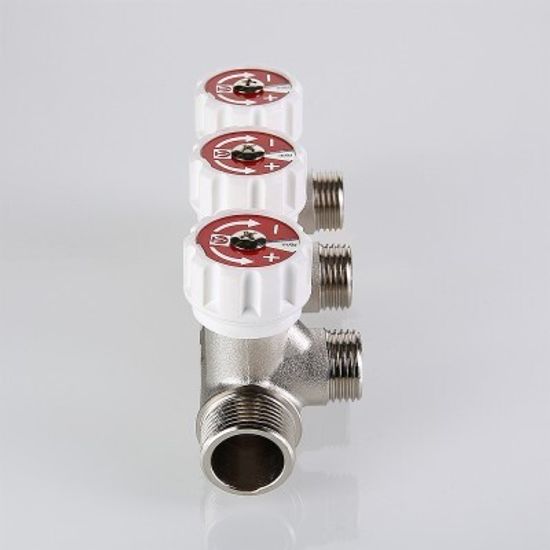

Латунный коллектор Valtec 3/4"x1/2" на 4 выхода с вентилями для водоснабжения VTc.570.N.0504 предназначен для распределения воды в системах водоснабжения. Монтаж рекомендуется производить на подающие линии трубопроводов. Использование коллекторов с регулирующими вентилями позволяет выровнять предельные расходы водоразборных приборах, сводя до минимума их взаимное влияние друг на друга.

Коллектор оснащён четырьмя запорно-регулирующими вентилями белого цвета, позволяющими отрегулировать или полностью перекрыть поток воды для каждой точки водоразбора.

Конструкция коллектора спроектирована таким образом, что вода поступает под золотник. Поэтому коллекторы Валтек VTc.570.N обладают отличными звукоизоляционными характеристиками, обеспечивая защиту от свиста и посторонних шумов при малых расходах. Также строение коллектора препятствует возникновению гидроударов, связанных с технологическими люфтами золотниковой тарелки клапана.

Коллектор с диаметром 3/4" с внутренней/наружной резьбой снабжён четырьмя выходами 1/2" с наружной резьбой.

На барашке каждого вентиля имеется вставка с кругообразной диаграммой для обозначения потребителя (душ, раковина, стиральная машина и т.д.).

Условия эксплуатации

Коллектор Валтек VTc.570.N.0504 допускается использовать при максимальной температуре до +110°C при кратковременно допустимой температуре до +120°C. Номинальное давление PN составляет 10 атмосфер.

Совместимое оборудование

К коллекторам Вальтек серии VTc.570 можно присоединять стальные, полимерные, металлополимерные и медные трубопроводы.

Для присоединения к коллекторам VTc.570.N рекомендуется использовать следующие фитинги стандарта «конус» (G 1/2"): VTc.709 – для пластиковых труб; VTc.711 – для медных труб; VTc.710; VTc.712 – для металлополимерных труб; VTp.708K – для полипропиленовых труб.

Конструкция

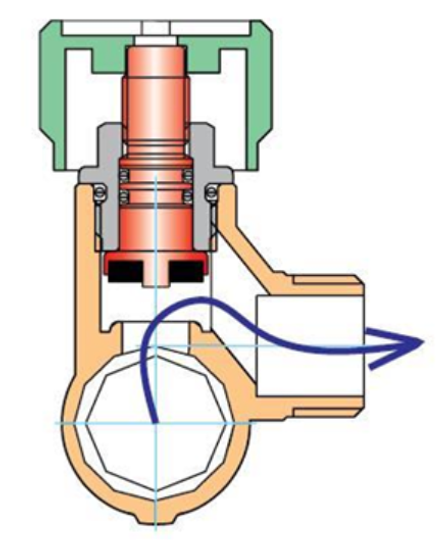

Устройство гребёнки Вальтек VTc.570

Коллектор состоит из латунного никелированного корпуса 1, имеющего на концах присоединительные резьбы (с одной стороны внутреннюю, с другой наружную) и встроенных в корпус регулировочных вентилей. Резьба в латунной вентильной пробке 2 взаимодействует с резьбой на латунном штоке 3, сообщая ему возвратно-поступательное движение.
Шток снабжён золотниковой прокладкой 4 из EPDM, которая открывает или закрывает седло в корпусе. Управление штоком осуществляется ручкой белого цвета 6 из ABS-пластика. Ручка крепится к штоку с помощью винта 7, который одновременно крепит алюминиевую шильду 5 красного или синего цвета. Уплотнение штока и примыкания вентильной пробки к корпусу обеспечивается кольцами из EPDM.

Габариты

Габариты

Указания по монтажу

  • Коллекторы для водоснабжения Valtec могут монтироваться в любом монтажном положении, обеспечивающий беспрепятственный доступ к ручкам управления.
  • При вертикальной установке коллекторов следует обратить внимание на то, чтобы автоматический воздухоотводчик тоже располагался вертикально, для чего можно использовать резьбовую футорку VTr.581.
  • В системах отопления коллекторы VTc.570 рекомендуется устанавливать на подающем трубопроводе. Для установке на обратном трубопроводе при этом используются коллекторы VTc.560.
  • Для присоединения к коллекторам воздухоотводчика и дренажного клапана рекомендуется использовать коллекторный тройник VTс.530 или коллекторный угольник VTc.531.
  • При отсутствии коллекторного тройника коллектор может быть заглушен пробкой VTr.583.
  • При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
  • После монтажа систему следует испытать статическим давлением, в 1,5 раз превышающим расчетное рабочее давление в системе, но не менее 0,6 МПа. Испытания проводятся в соответствии с указаниями СП 73.13330.2016.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVTc.570.N
АртикулVTc.570.N.0504
Типраспределительный коллектор
Назначениедля систем водоснабжения
Рабочее давлениедо 10 бар
Опрессовочное давлениедо 15 бар
Рабочая температурадо +110°C
Кратковременно допустимая температурадо +120°C
Количество выходов4
Рабочая средавода
Материал корпусаникелированная латунь CW617N
Материал золотникаEPDM
Акустическая группа по ГОСТ 196811
Ремонтопригодностьда
Диаметр коллектора3/4" НР/ВР
Размер подключения отводовG 1/2" НР конус
Тип уплотненияконическое
Межосевое расстояние45 мм
Длина195 мм
Допустимый момент при монтаже коллекторов35 Н·м
Допустимый момент, прикладываемый к ручке вентиля5 Н·м
Средний полный ресурс8000 циклов
Средняя наработка на отказ4000 циклов
Средний полный срок службы15 лет
Официальная гарантия производителя7 лет
Страна-родина брендаРоссия
Страна производстваКитай
