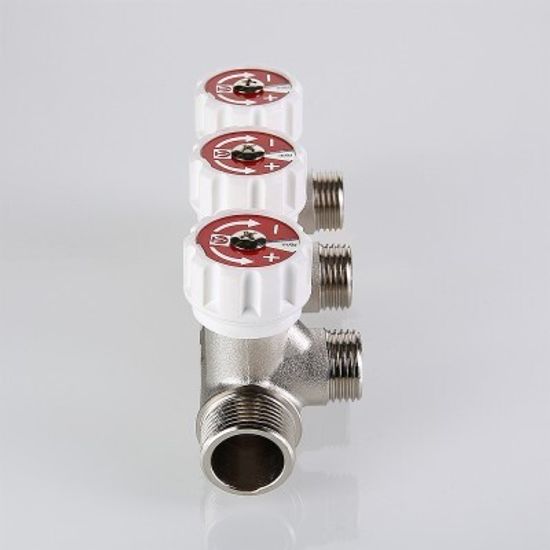

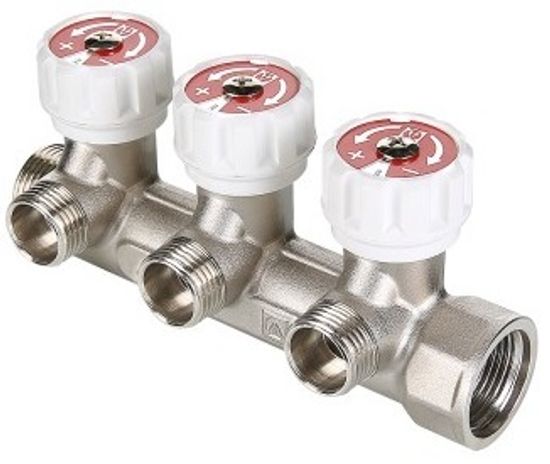

Коллектор Valtec 3/4"x1/2" на 3 выхода с вентилями для водоснабжения VTc.570.N.0503

Латунный коллектор Valtec 3/4"x1/2" на 3 выхода с вентилями для водоснабжения VTc.570.N.0503 предназначен для распределения воды в системах водоснабжения. Монтаж рекомендуется производить на подающие линии трубопроводов. Использование коллекторов с регулирующими вентилями позволяет выровнять предельные расходы водоразборных приборах, сводя до минимума их взаимное влияние друг на друга.

Коллектор оснащён тремя запорно-регулирующими вентилями белого цвета, позволяющими отрегулировать или полностью перекрыть поток воды для каждой точки водоразбора.

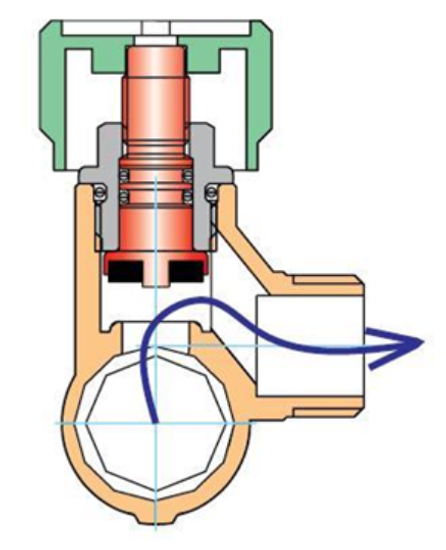

Конструкция коллектора спроектирована таким образом, что вода поступает под золотник. Поэтому коллекторы Валтек VTc.570.N обладают отличными звукоизоляционными характеристиками, обеспечивая защиту от свиста и посторонних шумов при малых расходах. Также строение коллектора препятствует возникновению гидроударов, связанных с технологическими люфтами золотниковой тарелки клапана.

Коллектор с диаметром 3/4" с внутренней/наружной резьбой снабжён тремя выходами 1/2" с наружной резьбой.

На барашке каждого вентиля имеется вставка с кругообразной диаграммой для обозначения потребителя (душ, раковина, стиральная машина и т.д.).

Условия эксплуатации

Коллектор Валтек VTc.570.N.0503 допускается использовать при максимальной температуре до +110°C при кратковременно допустимой температуре до +120°C. Номинальное давление PN составляет 10 атмосфер.

Совместимое оборудование

К коллекторам Вальтек серии VTc.570 можно присоединять стальные, полимерные, металлополимерные и медные трубопроводы.

Для присоединения к коллекторам VTc.570.N рекомендуется использовать следующие фитинги стандарта «конус» (G 1/2"): VTc.709 – для пластиковых труб; VTc.711 – для медных труб; VTc.710; VTc.712 – для металлополимерных труб; VTp.708K – для полипропиленовых труб.

Конструкция

Габариты

Указания по монтажу

• Коллекторы для водоснабжения Valtec могут монтироваться в любом монтажном положении, обеспечивающий беспрепятственный доступ к ручкам управления.
• При вертикальной установке коллекторов следует обратить внимание на то, чтобы автоматический воздухоотводчик тоже располагался вертикально, для чего можно использовать резьбовую футорку VTr.581.
• В системах отопления коллекторы VTc.570 рекомендуется устанавливать на подающем трубопроводе. Для установке на обратном трубопроводе при этом используются коллекторы VTc.560.
• Для присоединения к коллекторам воздухоотводчика и дренажного клапана рекомендуется использовать коллекторный тройник VTс.530 или коллекторный угольник VTc.531.
• При отсутствии коллекторного тройника коллектор может быть заглушен пробкой VTr.583.
• При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
• После монтажа систему следует испытать статическим давлением, в 1,5 раз превышающим расчетное рабочее давление в системе, но не менее 0,6 МПа. Испытания проводятся в соответствии с указаниями СП 73.13330.2016.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
