Коллекторный блок Valtec 1"х3/4" 7 выходов с расходомерами (латунь) VTc.596.EMNX.0607

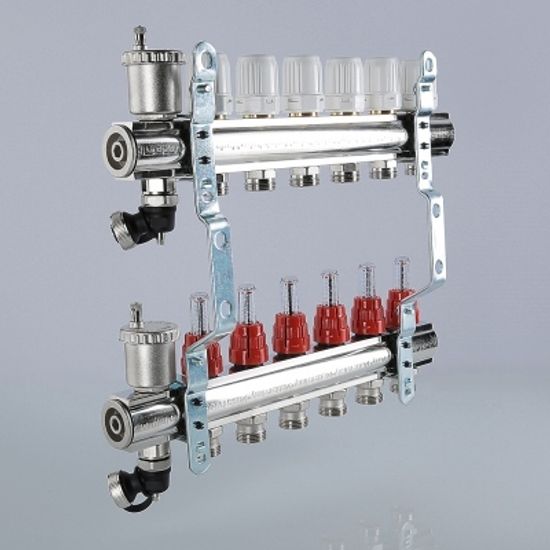

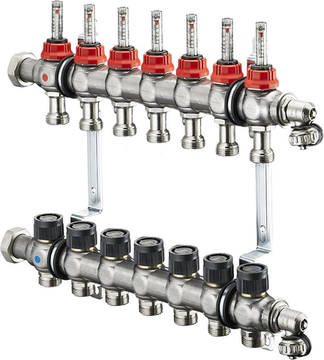

Коллекторный блок Valtec 1"х3/4" на 7 контуров с расходомерами латунный VTc.596.EMNX.0607 предназначен для распределения теплоносителя (воды или раствора гликоля) к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок.

Шкала прозрачной колбы расходомера отградуирована в диапазоне расхода от 0,5 до 5,0 л/мин. Текущее значение расхода определяется по положению индикаторной шайбы. Расходомер можно разобрать и прочистить при загрязнении.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от использования дополнительных уплотнительных материалов.

Условная пропускная способность kvs коллектора - 2,5 м3/час. Ширина коллекторного блока составляет 412 мм, высота 316 мм, глубина 88,5 мм. Весит изделие 5,7 кг.

Условия эксплуатации

Латунный коллекторный блок Валтек серии VTc.596.EMNX рассчитан на теплоноситель с температурой до +90°C и рабочее давление до 10 атмосфер.

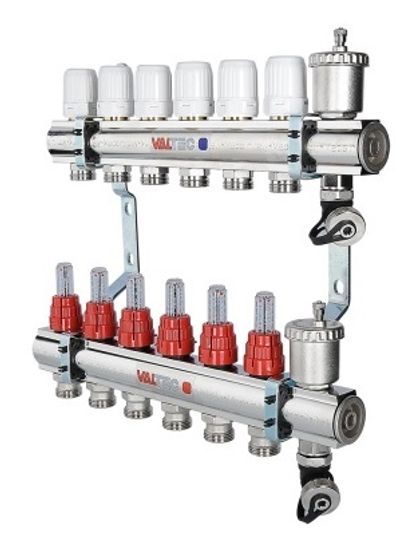

Конструкция

Указания по монтажу

1. Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т.п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом.
2. Балансировка петель производится с помощью настроечных клапанов с расходометрами.
3. При течи из-под штока термостатического клапана, головка клапана может быть снята, отремонтирована или заменена. Головка отвинчивается с помощью гаечного ключа. Сливать воду из коллектора при этом не нужно.
4. Термостатические клапаны должны находиться на обратном коллекторе, а расходомеры с регулировочными клапанами – на подающем.
5. Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы - фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы - VTp.708E (3/4"), медную трубу можно подключить с помощью фитингов серии VT.4430.
6. При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
7. После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить систему от протечек.
8. После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.

Настройка ручного клапана с расходомером

1. Снимите красную защитную гильзу.
2. Полностью закройте клапан поворотом черной втулки, чтобы указатель расхода переместился на «0».
3. Чёрной втулкой выставьте требуемое по расчёту значение расхода (в л/мин) по расходомеру.
4. Наденьте красную защитную гильзу.

Документация

1. Технический паспорт на коллекторные блоки Valtec VTc.596 (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза до 2026 г. (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)

Технические характеристики
