Коллекторный блок Valtec 1"х3/4" 5 выходов из нержавеющей стали VTc.588.EMNX.0605 предназначен для распределения теплоносителя (воды или раствора гликоля) к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок.

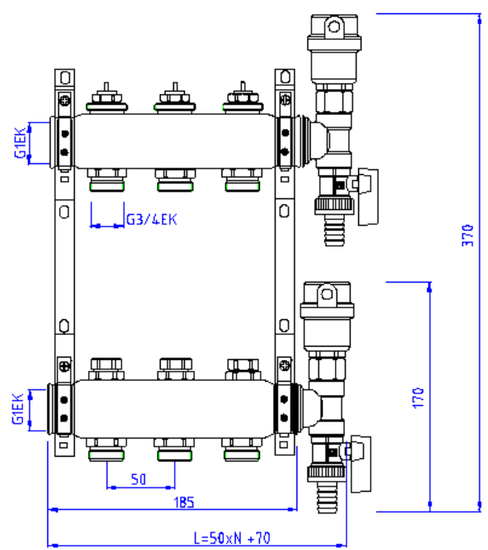

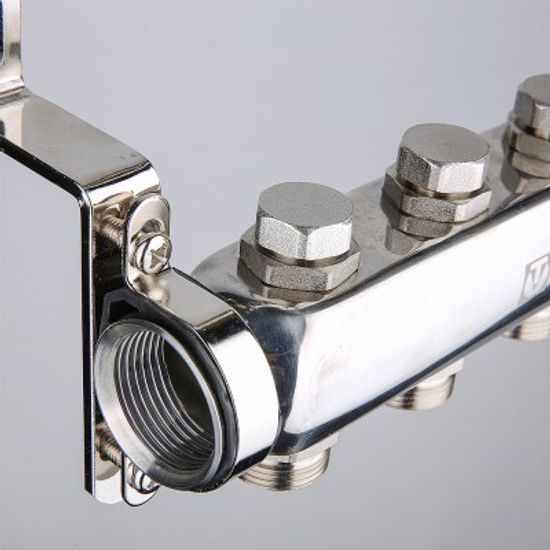

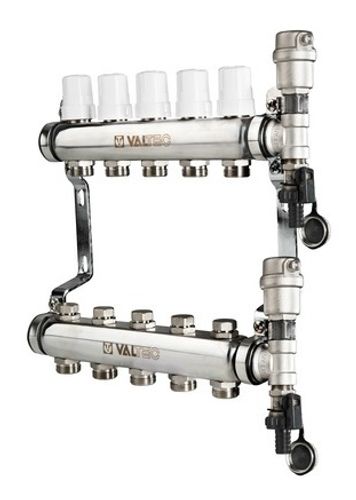

Коллекторный блок представляет собой подающий (нижний) и обратный (верхний) коллекторы размером 1" из нержавеющей стали AISI 304, соединённые парой кронштейнов из оцинкованной стали. Межосевое расстояние между коллекторами 200 мм. Коллекторный блок имеет 5 выходов с присоединением по стандарту «евроконус» (3/4" с наружной резьбой). Расстояние между выходами составляет 50 мм. Коллекторный блок оснащён балансировочными клапанами на подающем коллекторе и термостатическими клапанами на обратном коллекторе. Укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами и самоуплотняющимися пробками.Условная пропускная способность kvs коллектора - 2,6 м3/час. Ширина коллекторного блока составляет 320 мм, высота 370 мм.
Условия эксплуатации
Латунный коллекторный блок Валтек серии VTc.588.EMNX рассчитан на теплоноситель с температурой до +90°C и рабочее давление до 9 атмосфер.
Конструкция
| 1 - Подающий и обратный коллектор 1"х3/4" из нержавеющей стали AISI 304. |
Указания по монтажу
- Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т.п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом.
- Балансировка петель производится с помощью настроечных клапанов с расходометрами.
- При течи из-под штока термостатического клапана, головка клапана может быть снята, отремонтирована или заменена. Головка отвинчивается с помощью гаечного ключа. Сливать воду из коллектора при этом не нужно.
- Термостатические клапаны должны находиться на обратном коллекторе, балансировочные клапаны – на подающем.
- Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы - фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы - VTp.708E (3/4"), медную трубу можно подключить с помощью фитингов серии VT.4430.
- При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
- После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить систему от протечек.
- После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.
Настройка балансировочного клапана
- При помощи шлицевой отвертки полностью выкрутите и выньте стопорный винт, головка которого находится внутри шестигранного гнезда клапана.
- С помощью шестигранного ключа SW5 до упора заверните клапан.
- Снова вставьте стопорный винт и шлицевой отверткой до упора закрутите его.
- В данном положении сделайте маркером метку на корпусе клапана.
- Сделав отметку на отвертке, отверните стопорный винт на требуемое количество оборотов.
- Шестигранным ключом SW5 отверните головку клапана до упора. Теперь клапан настроен на заданный фиксированный расход. В случае закрытия и последующего открытия клапана вторичная балансировка не требуется.
- При заполнении системы теплоносителем воздухоотводчики должны быть закрыты.
Документация
- Технический паспорт на коллекторные блоки Valtec VTc.588.EMNX (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза до 2026 г. (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VTc.588.EMNX |
| Артикул | VTc.588.EMNX.0605 |
| Тип | коллекторный блок |
| Назначение | для систем водяного отопления |
| Рабочее давление | до 9 бар |
| Рабочая температура | до +90°C |
| Максимальная температура окружающего воздуха | до +50°C |
| Количество выходов | 5 |
| Рабочая среда | вода, растворы гликолей |
| Материал корпуса | нержавеющая сталь AISI 304 |
| Материал фитингов | никелированная латунь CW617N |
| Материал кроншейнов | оцинкованная сталь |
| Материал уплотнительных колец | EPDM 70Sh |
| Материал золотниковыхпрокладок клапанов | EPDM 70Sh |
| Материал поплавков воздухоотводчиков | РРR |
| Материал ручек запорных клапанов | акрило-бутадиенстирол ABS |
| Диаметр коллектора | 1" |
| Размер подключения отводов | G 3/4" НР евроконус |
| Тип уплотнения | коническое |
| Условная пропускная способность kvs | 2,6 м3/час |
| Условная пропускная способность термостатического клапана | 2,5 м3/час |
| Резьба под сервопривод клапана | М 30х1,5 |
| Межосевое расстояние | 200 мм |
| Высота блока | 370 мм |
| Средний полный срок службы | 30 лет |
| Официальная гарантия производителя | 7 лет |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
