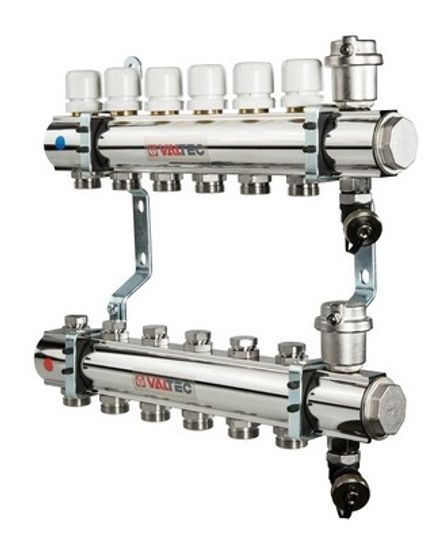

Коллекторный блок Valtec 1"х3/4" на 4 выхода латунный VTc.594.EMNX.0604 предназначен для распределения теплоносителя (воды или раствора гликоля) к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям тёплого пола, обогрева открытых площадок.

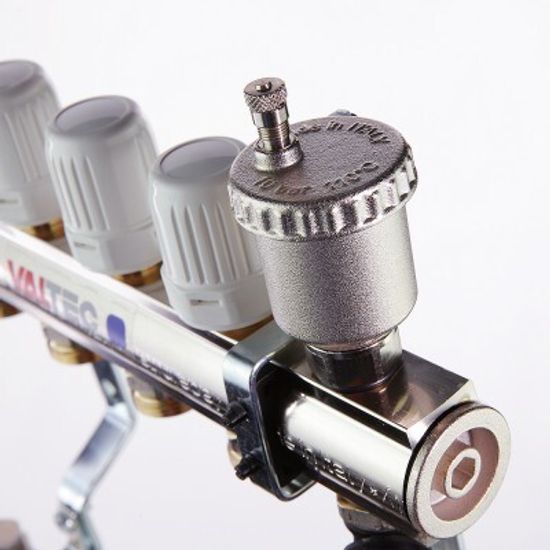

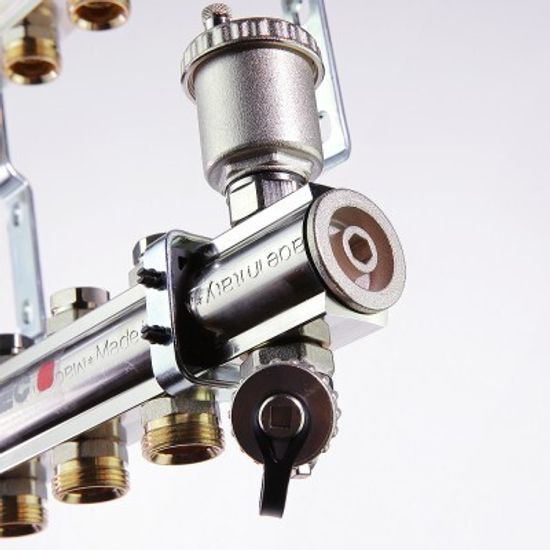

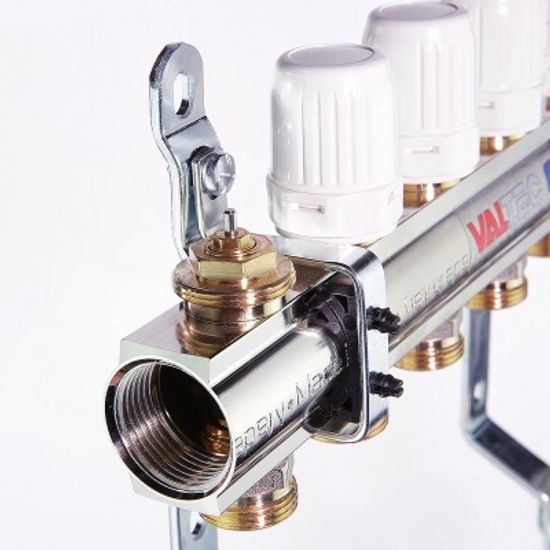

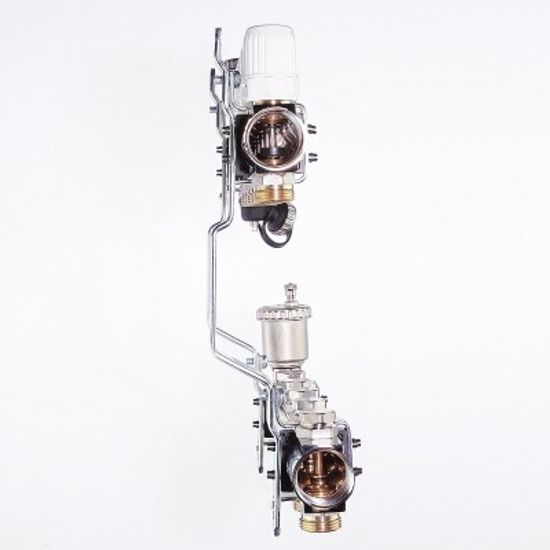

Коллекторный блок представляет собой подающий (нижний) и обратный (верхний) коллекторы размером 1" из горячештампованной никелированной латуни марки CW617N, соединённые парой кронштейнов из оцинкованной стали. Межосевое расстояние между коллекторами 200 мм. Коллекторный блок имеет 4 выхода с присоединением по стандарту «евроконус» (3/4" с наружной резьбой). Расстояние между выходами составляет 50 мм. Коллекторный блок оснащён балансировочными клапанами на подающем коллекторе и термостатическими клапанами на обратном коллекторе. Укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами и дренажными кранами.Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от использования дополнительных уплотнительных материалов.
Корпус коллекторного блока, фитинги, детали термоклапана, корпус воздухоотводчика выполнены горячим штампованием из латуни CW617N, уплотнительные кольца, золотниковые прокладки клапанов – из EPDM 70Sh.
Условная пропускная способность kvs коллектора - 2,5 м3/час. Ширина коллекторного блока составляет 262 мм, Весит изделие 4,3 кг.
Условия эксплуатации
Латунный коллекторный блок Валтек серии VTc.594.EMNX рассчитан на теплоноситель с температурой до +120°C и рабочее давление до 10 атмосфер.
Конструкция
| 1 - Подающий и обратный коллектор 1"х3/4" из горячештампованной латуни CW617N. |
Указания по монтажу
- Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т.п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом.
- Настройка циркуляционных петель производится с помощью балансировочных клапанов.
- Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы - фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы - VTp.708E (3/4"), медную трубу можно подключить с помощью фитингов серии VT.4430.
- При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
- После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить систему от протечек.
- После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.
Настройка балансировочного клапана
- При помощи шлицевой отвертки полностью выкрутите и выньте стопорный винт, головка которого находится внутри шестигранного гнезда клапана.
- С помощью шестигранного ключа SW5 до упора заверните клапан.
- Снова вставьте стопорный винт и шлицевой отверткой до упора закрутите его.
- В данном положении сделайте маркером метку на корпусе клапана.
- Сделав отметку на отвертке, отверните стопорный винт на требуемое количество оборотов.
- Шестигранным ключом SW5 отверните головку клапана до упора. Теперь клапан настроен на заданный фиксированный расход. В случае закрытия и последующего открытия клапана вторичная балансировка не требуется.
- При заполнении системы теплоносителем воздухоотводчики должны быть закрыты.
Документация
- Технический паспорт на коллекторные блоки Valtec VTc.594 (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза до 2026 г. (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VTc.594.EMNX |
| Артикул | VTc.594.EMNX.0604 |
| Тип | коллекторный блок |
| Назначение | для систем водяного отопления |
| Рабочее давление | до 10 бар |
| Опрессовочное давление | до 15 бар |
| Рабочая температура | до +120°C |
| Максимальная температура окружающего воздуха | до +50°C |
| Количество выходов | 4 |
| Рабочая среда | вода, растворы гликолей |
| Материал корпуса | никелированная латунь CW617N |
| Материал фитингов | никелированная латунь CW617N |
| Материал кроншейнов | оцинкованная сталь |
| Материал уплотнительных колец | EPDM 70Sh |
| Материал золотниковыхпрокладок клапанов | EPDM 70Sh |
| Материал поплавков воздухоотводчиков | РРR |
| Материал ручек запорных клапанов | акрило-бутадиенстирол ABS |
| Диаметр коллектора | 1" |
| Размер подключения отводов | G 3/4" НР евроконус |
| Тип уплотнения | коническое |
| Условная пропускная способность kvs | 2,6 м3/час |
| Условная пропускная способность термостатического клапана | 2,5 м3/час |
| Резьба под сервопривод клапана | М 30х1,5 |
| Межосевое расстояние | 200 мм |
| Вес | 4300 г |
| Средний полный срок службы | 30 лет |
| Официальная гарантия производителя | 7 лет |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
