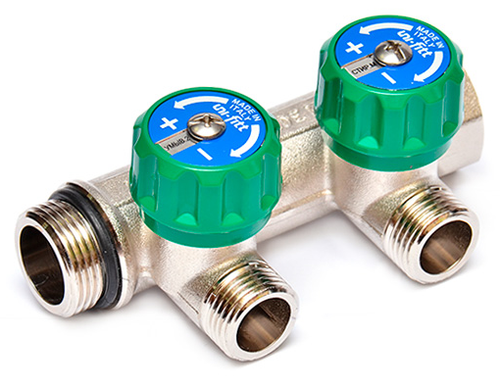

Коллектор Uni-Fitt 3/4"х1/2" - 2 выхода под плоскую прокладку никелированный с вентилями 411N3220 предназначен для распределения воды в системах водоснабжения. Допустимыми условиями использования являются температура до 110°C и давление до 16 бар. Коллектор оснащён двумя запорно-регулирующими вентилями зелёного цвета, позволяющими отрегулировать или полностью перекрыть поток воды для каждой точки водоразбора. Конструкция вентилей коллектора позволяет отрегулировать поток через отводы. Для полного перекрытия потока необходимо крутить вентиль по часовой стрелке до упора. Для исключения «закисания» вентилей рекомендуется 1-2 раза в год открыть/закрыть их. Межосевое расстояние отводов коллекторов составляет 50 мм, что облегчает монтажные работы.

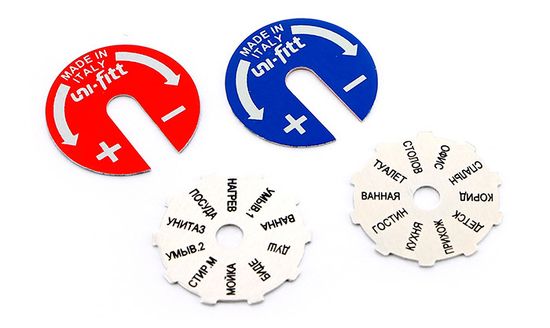

Каждый отвод снабжён двухсторонней (красная/синяя) вставкой для индикации горячего/холодного трубопровода, а также кругообразной диаграммой для обозначения потребителя (умывальник, мойка, стиральная машина и т.д.).
Конструкция
| 1 - Корпус из латуни CW614N |
Указания по монтажу и эксплуатации коллекторов Юни-Фитт
- Коллектор не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на коллектор от трубопровода.
- Конструкция позволяет получить коллектор с необходимым количеством отводов, просто соединив между собой несколько коллекторов. Дополнительные уплотнительные материалы для этого не требуются.
- Муфтовые соединения должны выполнять с использованием уплотнительных материалов.
- Сила затяжки должна обеспечивать герметичность системы, но не допускать повреждений коллектора или фитингов.
- Системы отопления и водоснабжения по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей (СНиП 03.05.01).
- После монтажа обязательно проведите манометрическое испытание герметичности систем. Оно позволит обезопасить систему от протечек и ущерба, связанного с ними.
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 411N |
| Артикул | 411N3220 |
| Тип | распределительный коллектор |
| Назначение | для водоснабжения |
| Количество контуров | 2 |
| Рабочая среда | вода |
| Рабочее давление | до 16 бар |
| Рабочая температура | до +110°C |
| Материал корпуса | никелированная латунь CW614N |
| Материал уплотнений | EPDM |
| Размер подключения отводов | G 1/2" НР |
| Тип уплотнения | под плоскую прокладку |
| Межосевое расстояние отводов | 50 мм |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
