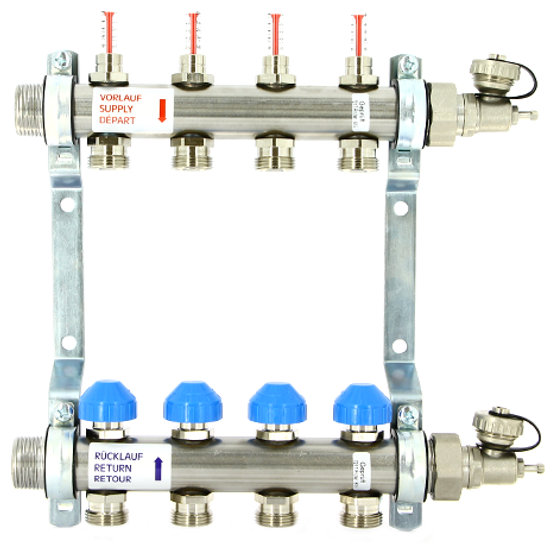

Коллектор Uni-Fitt 1"х3/4" 6 вых. нерж. сталь с расходомерами и термо вентилями 455W4306

Коллекторная группа Uni-Fitt 1"х3/4" 6 вых. нерж. сталь с расходомерами и термо вентилями (арт. 455W4306) предназначена для распределения и регулирования потоков теплоносителя в низкотемпературных системах отопления, в частности, системе «тёплый пол». В качестве теплоносителя можно использовать воду и растворы гликолей с температурой от +5°C до +80°C и давлением до 5 бар.

Конструкция

Коллекторная группа Uni-Fitt 455W4306 состоит из двух коллекторов 1", смонтированных на звукоизолирующих консолях. Коллекторы изготовлены из нержавеющей стали марки AISI 304L, уплотнительные материалы - из EPDM. Коллектор Uni-Fitt имеет 6 выходов на подающей линии, расстояние между которыми 50 мм. Стандартное межосевое расстояние 210 мм позволяет подключить к коллектору большинство насосно-смесительных групп и узлов для создания системы тёплого пола.

Отводы подающего и обратного трубопроводов – это евроконусы с резьбой 3/4". Входящие в комплект концевые вентили могут быть установлены с любой стороны коллектора и служат для опорожнения системы и выпуска воздуха.

На подающем коллекторе на каждом отводе установлен расходомер, показывающий расход от 0 до 4 литров в минуту. Отсчёт на колбе расходомера начинается на дальней от коллектора стороне, поскольку расходомер установлен на подающем коллекторе. При необходимости (например, для очистки) колбу расходомера можно снять и установить обратно без слива системы.

Обратный коллектор оснащён термостатическими вентилями с ручной регулировкой. Для автоматической регулировки Вы можете установить термоэлектрический привод в комплекте с комнатным термостатом. Каждый коллектор Юни-Фитт укомплектован дренажным клапаном / воздухоотводчиком, который может быть использован для заполнения системы.

Указания по монтажу и эксплуатации

• Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
• Подающая балка должна располагаться сверху.
• На линии перед гребенкой следует установить фильтр.
• Муфтовые соединения должны выполняться с использованием уплотнительных материалов. Подтекание рабочей жидкости по резьбовой части не допускается.
• При подключении труб к отводам следует соблюдать усилие затяжки: удерживая гайку отвода гаечным ключом SW24, закрутите накидную гайку ключом SW 30 (момент затяжки 25-30 Н·м).
• Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
• После монтажа проверьте все соединения на герметичность.
• Перед вводом в эксплуатацию заполните систему и спустите воздух.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
