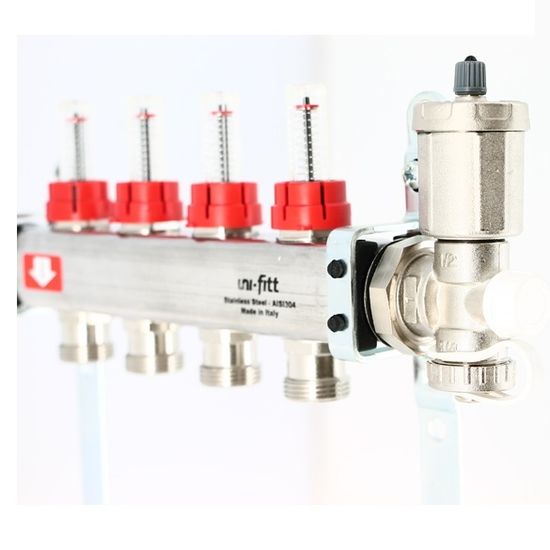

Коллекторная группа Uni-Fitt 1"х3/4" 4 вых. из нержавеющей стали с расходомерами, термостатическими вентилями и воздухоотводчиками 450A4304 предназначена для распределения и регулирования потоков теплоносителя в низкотемпературных системах отопления, в частности, системе «тёплый пол». В качестве теплоносителя можно использовать воду и растворы гликолей с температурой от +5°C до +70°C и давлением до 6 бар.
Конструкция

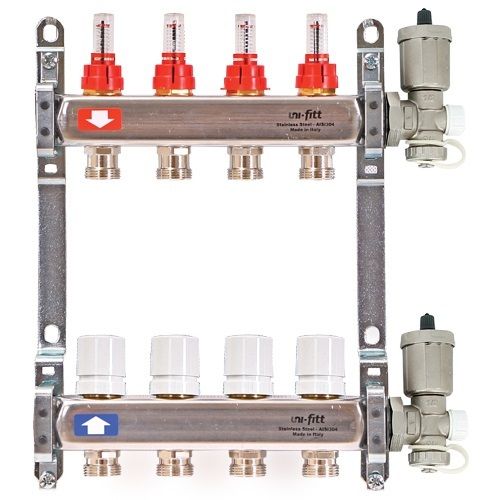

Коллекторная группа Uni-Fitt 450A4304 состоит из двух коллекторов 1", смонтированных на звукоизолирующих консолях. Коллекторы изготовлены из нержавеющей стали марки AISI 304L, уплотнительные материалы - из EPDM. Коллектор Uni-Fitt 450A4304 имеет 4 выхода на подающей линии, расстояние между которыми 50 мм, что обеспечивает удобство монтажа. Стандартное межосевое расстояние 210 мм позволяет подключить к коллектору большинство насосно-смесительных узлов для создания системы тёплого пола.
Отводы подающего и обратного трубопроводов – это евроконусы с резьбой 3/4". В комлпект также входят два автоматических воздухоотводчика, установленных на подающей и обратной линии.
Подающий (нижний) коллектор Uni-Fitt оснащён регулировочными вентилями.
На подающем коллекторе на каждом отводе установлен расходомер, показывающий расход от 0 до 6 литров в минуту. Для автоматической регулировки Вы можете установить термоэлектрический привод в комплекте с комнатным термостатом.
Указания по монтажу и эксплуатации
- Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
- Подающая балка должна располагаться сверху.
- На линии перед гребенкой следует установить фильтр.
- Муфтовые соединения должны выполняться с использованием уплотнительных материалов. Подтекание рабочей жидкости по резьбовой части не допускается.
- При подключении труб к отводам следует соблюдать усилие затяжки: удерживая гайку отвода гаечным ключом SW24, закрутите накидную гайку ключом SW 30 (момент затяжки 25-30 Н·м).
- Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
- После монтажа проверьте все соединения на герметичность.
- Перед вводом в эксплуатацию заполните систему и спустите воздух.
Настройка расходомеров
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 450A |
| Артикул | 450A4304 |
| Тип | распределительный коллектор |
| Назначение | для системы «тёплый пол» |
| Количество контуров | 4 |
| Рабочая среда | вода и растворы гликолей |
| Рабочее давление | до 6 бар |
| Рабочая температура | от +5°C до +70°C |
| Диапазон настройки расхода | от 0 до 6 л/мин |
| Материал корпуса | нержавеющая сталь AISI 304L |
| Материал уплотнений | EPDM |
| Подключение подводящей трубы | справа или слева |
| Размер подключения отводов | G 3/4" НР (EK) |
| Тип уплотнения | EK (евроконус) |
| Межосевое расстояние отводов | 50 мм |
| Межосевое расстояние коллекторов | 210 мм |
| Ширина | 299 мм |
| Высота | 336 мм |
| Глубина | 82 мм |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
