Латунная коллекторная группа Uni-Fitt 1"х3/4" на 12 выходов с регулировочными и термостатическими вентилями (арт. 441E4312) предназначена для распределения и регулирования потоков теплоносителя системах отопления.Коллектор является универсальным: он может применяться как в низкотемпературных ( «тёплый пол»), так и в высокотемпературных (радиаторное отопление) системах отопления. В качестве теплоносителя можно использовать воду и растворы гликолей с температурой от +5°C до 110°C и давлением до 10 бар.
Конструкция

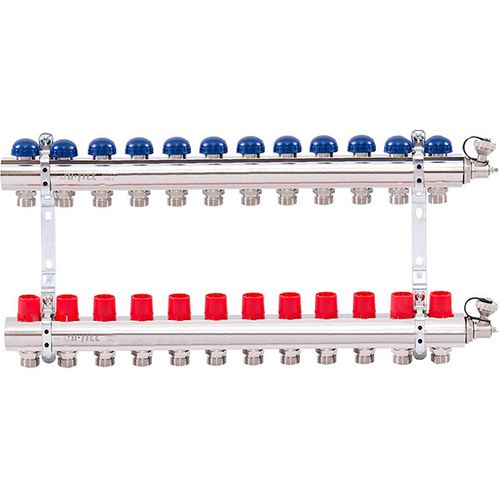

Латунная лоллекторная группа Uni-Fitt состоит из двух коллекторов 1", смонтированных на звукоизолирующих кроншейнах. Консоли содержат вибрационные вставки, обеспечивающие защиту стены от вибраций и шума насоса. Коллекторы изготовлены из нникелированной латуни марки CW614N, уплотнительные материалы - из EPDM. Габариты коллектора составляют (ВхШхГ) 350х660х90 мм. Коллектор Uni-Fitt имеет 12 выходов на подающей линии, расстояние между которыми 50 мм, что обеспечивает удобство монтажа. Стандартное межосевое расстояние 210 мм позволяет подключить к коллектору большинство насосно-смесительных узлов для создания системы тёплого пола.
Отводы подающего и обратного трубопроводов – это евроконусы с резьбой 3/4". Входящие в комплект концевые вентили, включающие в себя дренажный клапан и кран Маевского, служат для опорожнения системы и выпуска воздуха.
Подающий коллектор Uni-Fitt оснащён регулировочными вентилями, которые представляют собой систему двойной настройки: они включают в себя балансировочные и запорные вентили. Каждый выход на обратном (нижнем) коллекторе оборудован термостатическими вентилями с ручными регулировочными головками. Вентили снабжены колпачками для защиты штока от повреждения. Для автоматической регулировки Вы можете установить электрический привод в комплекте с комнатным термостатом.
Указания по монтажу и эксплуатации
- Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
- Подающая балка должна располагаться снизу .
- На линии перед гребенкой следует установить фильтр.
- Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
- После монтажа проверьте все соединения на герметичность.
- Перед вводом в эксплуатацию заполните систему и спустите воздух.
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 441E |
| Артикул | 441E4312 |
| Тип | распределительный коллектор |
| Назначение | для панельного и радиаторного отопления |
| Количество контуров | 12 |
| Рабочая среда | вода и растворы гликолей |
| Рабочее давление | до 10 бар |
| Рабочая температура | от +5°C до +110°C |
| Материал корпуса | никелированная латунь CW614N |
| Материал уплотнений | EPDM |
| Подключение подводящей трубы | справа или слева |
| Размер подключения отводов | G 3/4" НР (EK) |
| Тип уплотнения | EK (евроконус) |
| Межосевое расстояние отводов | 50 мм |
| Межосевое расстояние коллекторов | 210 мм |
| Ширина | 660 мм |
| Высота | 350 мм |
| Глубина | 90 мм |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
