Коллектор регулирующий Stout 3/4"x3/4" «ЕК евроконус» с 4 отводами и запорными клапанами (SMB-6850-013404) служит для распределения потока транспортируемой среды в системах водоснабжения и отопления путём перекрытия клапанов на отводах.
Основная задача распределительного коллектора для системы водоснабжения это – подведение равномерного водного потока к каждой точке в жилом помещении, исключение перепадов давления и температур при одновременном пользовании несколькими сантехническими приборами.
Условия эксплуатации распределительного коллектора Stout SMB-6850-343404
Допустимыми условиями использования коллектора являются температура до +120°C и давление до 16 бар.
Отличительные особенности конструкции
| Затвор коллектора имеет высокую степень безопасности и надёжности благодаря штоку с червячной передачей, герметичность которого обеспечивают 2 кольцевых уплотнения (1 и 2) из EPDM, в то время как плоское уплотнение из NBR (3) гарантирует герметичность в зоне закрытия затвора. Внутри затвора присутствует камера (4), заполненная смазочным материалом. Такая конструкция обеспечивает длительное и плавное движение затвора на открытие/закрытие клапана. |
Конструкция гребёнки Stout SMB-6850-343404
Корпус коллектора (1) выполнен из высококачественной латуни. Запорный механизм коллектора является безопасным и надежным благодаря двум уплотнительным кольцам O-ring (4 и 5) выполненных из пероксидного EPDM, внутри запорного механизма образуется герметичная камера (2) наполненная смазочным материалом, что обеспечивает легкое открытие/закрытие на и значительно увеличивает срок эксплуатации. Герметичность при закрытии запорного механизма обеспечивается плоской прокладкой NBR (3).
Каждый отвод снабжён двухсторонней (красная/синяя) вставкой для индикации горячего или холодного трубопровода, а также кругообразной диаграммой для обозначения потребителя (душ/спальня/раковина и т.д.).
Распределительные коллекторы с запорными клапанами соединяются по принципу модульности.
| 1 - Корпус коллектора из латуни CB 753 S |

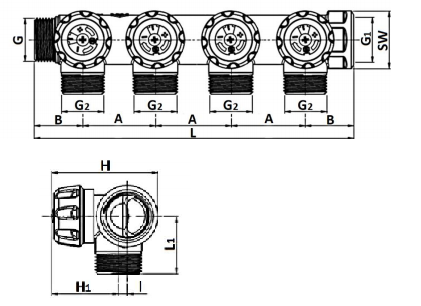

Габариты коллектора Стаут 3/4"x3/4" с 4 отводами
| A - 45 мм |
Документация
- Коллекторы Stout регулирующий - Технический паспорт изделия (открыть PDF-файл)
- Листовка (открыть PDF-файл)
- Декларация соответствия до 2022 г. (открыть PDF-файл)
Технические характеристики
| Производитель | Stout |
| Серия | SMB-6850 |
| Артикул | SMB-6850-343404 |
| Тип | распределительный коллектор |
| Функциональность | регулирующий |
| Область применения | системы водоснабжения и отопления |
| Количество отводов | 4 |
| Рабочая среда | вода |
| Рабочая температура | до +120°C |
| Рабочее давление | до 16 бар |
| Максимальный перепад давления | 1 бар |
| Условная пропускная способность kvs | 2,5 м3/час |
| Расстояние между центрами отводов | 45 мм |
| Способ подключения к трубопроводу | трубная резьба |
| Вид резьбы | внутренняя/наружная |
| Размер резьбы подключения к трубопроводу | 3/4" |
| Подключение отводов | G 3/4" НР |
| Вид уплотнения | ЕК "евроконус" |
| Материал корпуса | литьевая латунь CB753S |
| Материал затвора | латунь CW614N |
| Материал уплотнений | EPDM |
| Материал уплотнений затвора | NBR |
| Материал информационных дисков | алюминий |
| Цвет регулировочных вентилей | зелёный (RAL 6037) |
| Температура хранения | от -50°C до +50°C |
| Вес | 938 г |
| Страна-родина бренда | Россия/Италия |
| Страна производства | Италия |
| Официальная гарантия производителя | 2 года |
