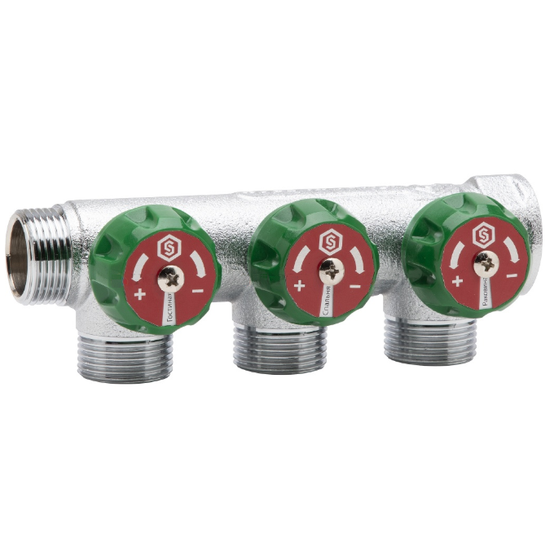

Коллектор Stout 3/4"x1/2", 3 отвода, плоское уплотнение регулирующий SMB-6849-341203

Коллектор Stout 3/4"x1/2", 3 отвода, плоское уплотнение регулирующий SMB-6849-341203
Stout
Артикул: SMB-6849-341203
2 322 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
2 322 руб

Коллектор распределительный регулирующий Stout 3/4"x1/2" с плоским уплотнением с 3 отводами (SMB-6849-341203) служит для распределения потока транспортируемой среды в системах водоснабжения и отопления путём перекрытия клапанов на отводах.

Основная задача распределительного коллектора для системы водоснабжения это – подведение равномерного водного потока к каждой точке в жилом помещении, исключение перепадов давления и температур при одновременном пользовании несколькими сантехническими приборами.

Условия эксплуатации распределительного коллектора Stout SMB-6849-341203

Допустимыми условиями использования коллектора являются температура до +120°C и давление до 16 бар.

Отличительные особенности конструкции

Конструкция

Затвор коллектора имеет высокую степень безопасности и надёжности благодаря штоку с червячной передачей, герметичность которого обеспечивают 2 кольцевых уплотнения (1 и 2) из EPDM, в то время как плоское уплотнение из NBR (3) гарантирует герметичность в зоне закрытия затвора. Внутри затвора присутствует камера (4), заполненная смазочным материалом. Такая конструкция обеспечивает длительное и плавное движение затвора на открытие/закрытие клапана.

Конструкция гребёнки Stout SMB-6849-341202

Корпус коллектора (1) выполнен из высококачественной латуни. Запорный механизм коллектора является безопасным и надежным благодаря двум уплотнительным кольцам O-ring (4 и 5) выполненных из пероксидного EPDM, внутри запорного механизма образуется герметичная камера (2) наполненная смазочным материалом, что обеспечивает легкое открытие/закрытие на и значительно увеличивает срок эксплуатации. Герметичность при закрытии запорного механизма обеспечивается плоской прокладкой NBR (3).

Каждый отвод снабжён двухсторонней (красная/синяя) вставкой для индикации горячего или холодного трубопровода, а также кругообразной диаграммой для обозначения потребителя (душ/спальня/раковина и т.д.).

Распределительные коллекторы с запорными клапанами соединяются по принципу модульности.

Конструкция

1 - Корпус коллектора из латуни CB 753 S
2 - Запорный механизм из латуни CW614N
3 - Уплотнение штока из NBR
4 - Уплотнение O-ring из EPDM
5 - Уплотнение O-ring из EPDM
6 - Рукоятка из пластика ABS
7 - Индикатора диска из алюминия

Габариты коллектора Стаут 3/4"x1/2" с 3 отводами

Габариты

A - 45 мм
B - 29,5 мм
H - 61 мм
H1 - 38,5 мм
I - 5 мм
L - 149 мм
L1 - 32 мм
SW - 32 мм
G - 3/4"
G1 - 3/4"
G2 - 1/2"

Документация

  1. Коллекторы Stout регулирующий - Технический паспорт изделия (открыть PDF-файл)
  2. Листовка (открыть PDF-файл)
  3. Декларация соответствия до 2022 г. (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSMB-6849
АртикулSMB-6849-341203
Типраспределительный коллектор
Функциональностьрегулирующий
Область применениясистемы водоснабжения и отопления
Количество отводов3
Рабочая средавода
Рабочая температурадо +120°C
Рабочее давлениедо 16 бар
Максимальный перепад давления1 бар
Условная пропускная способность kvs2,5 м3/час
Расстояние между центрами отводов45 мм
Способ подключения к трубопроводутрубная резьба
Вид резьбывнутренняя/наружная
Размер резьбы подключения к трубопроводу3/4"
Подключение отводовG 1/2" НР
Вид уплотненияплоское
Материал корпусалитьевая латунь CB753S
Материал затворалатунь CW614N
Материал уплотненийEPDM
Материал уплотнений затвораNBR
Материал информационных дисковалюминий
Цвет регулировочных вентилейзелёный (RAL 6037)
Температура храненияот -50°C до +50°C
Вес624 г
Страна-родина брендаРоссия/Италия
Страна производстваИталия
Официальная гарантия производителя2 года
