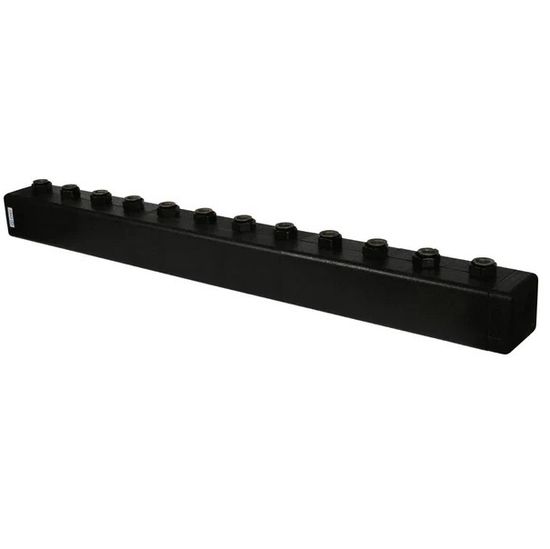

Коллектор Stout 1" на 6 отопительных контуров SDG-0016-004006 с верхним расположением выходных патрубков предназначен для пропорционального распределения тепловых потоков теплоносителя температурой от +5°C до +110°C и давлением до 4 бар.
Распределительные стальные коллекторы Stout серии SDG-0016 представляют представляют собой одну стальную коробчатую трубу прямоугольного сечения вместо обычно двух, к которой снизу и сверху соосно приварены парные входные и выходные патрубки. Внутри трубы выполнены фигурные перегородки для разграничения прямого и обратного потоков теплоносителя и организации распределения его между всеми выходными патрубкам коллектора. Зигзагообразная форма перегородок позволила расположить патрубки вдоль одной оси коллектора. Верхние патрубки коллектора оснащены накидными гайками для обеспечения быстрого соединения, как правило, с насосными узлами гидромодуля, а нижние имеют наружную резьбу. Коллектор имеет нижнее расположение входных и верхнее выходных патрубков.
Теплоизоляционный кожух коллектора изготовлен из пенополиуретана EPP, имеющего плотность 38 кг/м3 и теплопроводность 0,022Вт/м·°С.
Коллектор имеет габариты (ВхШхГ) 17,2х154,1х23,8 см и весит 17,2 кг.
Эскиз изделия
Конструкция
| 1 - Коллектор из стали S235 |
Габариты коллектора
 | L - 1541 мм |
Указания по монтажу и эксплуатации
Распределительный коллектор крепится к стене с помощью штатных кронштейнов, входящих в его комплект. Подвод теплоносителя от источника тепловой энергии к коллекторам с верхним расположением выходных патрубков осуществляется через нижнюю пару патрубков, а подключение теплопотребителей производится через верхние пары патрубков. После монтажа в целях снижения потерь тепловой энергии коллектор заключается в идущий с ним в комплекте теплоизолирующий кожух.
- Достаньте предварительно собранный распределительный коллектор из коробки.
- Разъедините корпус теплоизоляции.
- Измерьте расстояние между кронштейнами.
- Выполните отверстия в стене и закрепите кронштейны с помощью винтов.
- Смонтируйте стальной коллектор на кронштейны.
- Смонтируйте основной и вторичный контур труб.
- Смонтируйте теплоизоляцию.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SDG-0016 |
| Артикул | SDG-0016-004006 |
| Тип | распределительный коллектор |
| Назначение | для систем отопления |
| Рабочая среда | вода и растворы гликолей до 30% |
| Номинальное давление | 4 бара |
| Рабочая температура | от +5°C до +110°C |
| Предельный расход теплоносителя | 3 м3/час |
| Количество контуров | 6 |
| Номинальный диаметр DN | 25 мм |
| Присоединение верхних патрубков | G 1 1/2" ВР |
| Присоединение нижних патрубков | G 1 1/2" НР |
| Температура хранения | от -20°C до +50°C |
| Материал коллектора | сталь S235 |
| Материал кожуха | пенополиуретан EPP |
| Плотность материала кожуха ρ | 38 кг/м3 |
| Теплопроводность λ кожуха | 0,022Вт/м·°С |
| Наличие встроенной гидрострелки | нет |
| Материал накидных гаек | латунь CW614N |
| Материал уплотнений | EPDM |
| Материал кронштейнов | сталь |
| Высота | 172 мм |
| Ширина | 1541 мм |
| Глубина | 238 мм |
| Вес | 17,2 кг |
| Страна производства | Италия |
| Страна-родина бренда | Италия/Россия |
| Официальная гарантия производителя | 2 года |
