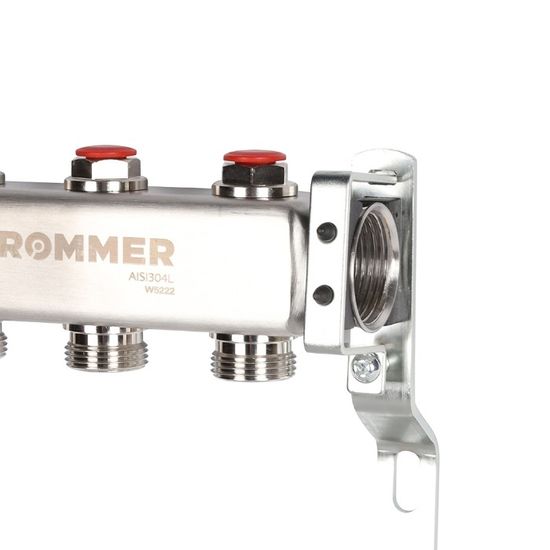

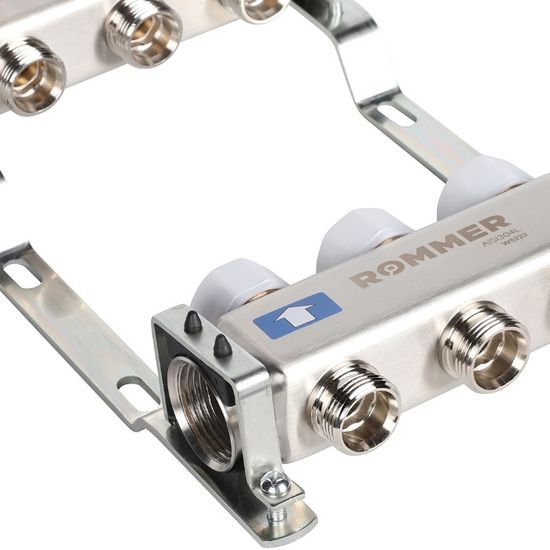

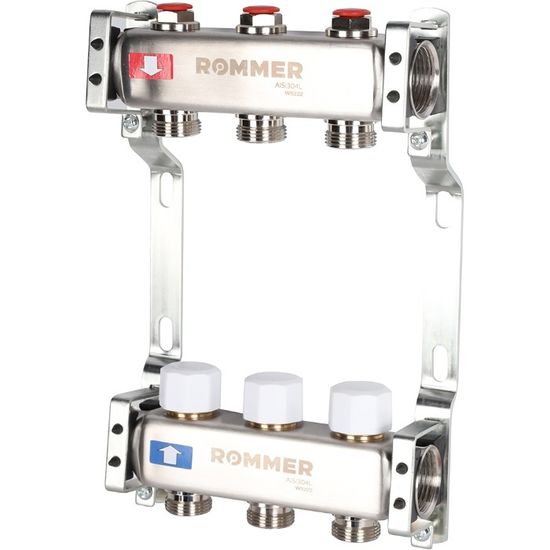

Коллектор Rommer 1"x3/4" на 3 контура с запорными клапанами (нерж. сталь) RMS-3200-000003

Коллекторный блок Rommer 1"x3/4" на 3 контура с запорными клапанами из нержавеющей стали RMS-3200-000003 предназначен для улучшения производительности систем отопления зданий за счёт равномерного распределения теплоносителя по контурам.

Коллекторы могут использоваться как в домах индивидуальной застройки, так и в системах отопления многоквартирных жилых зданий, где требуется распределение потока теплоносителя между помещениями на этаже многоквартирного многоэтажного жилого или административного здания.

Благодаря многофункциональности коллекторных блоков в отапливаемых помещениях создаются не только комфортные условия для пребывания людей, но и значительно увеличиваются сроки службы оборудования и систем теплоснабжения. Использование коллекторов позволяет контролировать все параметры системы, обеспечивая идеальный баланс. Это помогает избежать лишних затрат и обеспечивает повышенный уровень теплового комфорта.

Вес прибора составляет 1,79 кг.

Основные функции коллекторных блоков Rommer

• независимое друг от друга присоединение контуров системы отопления и распределение по ним теплоносителя;
• гидравлическая балансировка системы в пределах квартиры, обслуживаемой одним коллекторным блоком;
• регулирование температуры воздуха в отапливаемых помещениях;
• удаление воздуха из системы отопления и ее дренаж;
• отключение отдельных контуров и системы отопления в целом.

Комплектация коллекторных блоков серии RMS-3200

• коллектор подающей линии
• коллектор обратной линии
• комплект кронштейнов (2 шт.)
• штуцеры под компрессионный фитинг типа «Евроконус» (по числу выходов)
• клапаны терморегулятора с регулирующим колпачком (по числу контуров)
• запорно-балансировочные клапаны (по числу контуров)

Конструкция

Распределительный коллекторный блок Роммер состоит из подающего и обратного коллектора, каждый из которых имеет от 2 до 12 выходов.

Подающая гребенка имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления или теплого пола, для чего оснащается расходомерами, либо запорно-регулирующими клапанами. Обратная гребёнка оборудуется терморегулирующими клапанами с предварительной настройкой пропускной способности.

Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических сервоприводов. Для ограничения расхода теплоносителя на каждый отвод выполняется предварительная настройка пропускной способности.

Указания по монтажу

1. Коллекторные блоки с балансировочными расходомерами широко применяются в системах напольного отопления, а блоки без всяких регулирующих устройств – в системах отопления с радиаторами и конвекторами, оснащенными радиаторными терморегуляторами.
2. Коллекторные блоки ROMMER могут устанавливаться свободно на стене или размещаться в коллекторных шкафах, которые не только выполняют декоративную функцию, скрывая оборудование и трубы, но и защищают их от случайных механических повреждений.
3. Блоки коллекторные ROMMER рассчитаны на применение в системах отопления с разводкой из полимерных и металлополимерных труб. Для их присоединения к коллекторам применяются компрессионные фитинги типа «Евроконус» с резьбой 3/4»
4. Для обеспечения требуемых расходов теплоносителя по отдельным циркуляционным контурам системы отопления подающий распределительный коллектор оснащается ручными запорно-балансировочными клапанами или балансировочными расходомерами. Эти устройства позволяют сдросселировать при расчетных расходах теплоносителя излишние перепады давления в контурах, которые выявляются в ходе гидравлического расчета системы отопления и должны указываться в проектной документации.
5. Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется путем установки его штока в определенную позицию с помощью шестигранного торцевого ключа.
6. Настройку балансировочных расходомеров производят непосредственно на проектные значения расходов при запущенной системе отоплени
7. Регулирующие клапаны терморегуляторов могут приводиться в действие с помощью термоэлектрических приводов с посадочной резьбой М30 х 1,5, управляемых электрическими комнатными термостатами. При использовании термоэлектрических приводов с иными посадочными размерами, установка на клапаны терморегуляторов производится через адаптеры.

Документация

1. Листовка "Коллекторные блоки Rommer из нержавеющей стали" (открыть PDF-файл)
2. Технический паспорт на коллекторные блоки Rommer (открыть PDF-файл)
3. Декларация соответствия до 2028 г. (открыть PDF-файл)

Технические характеристики
