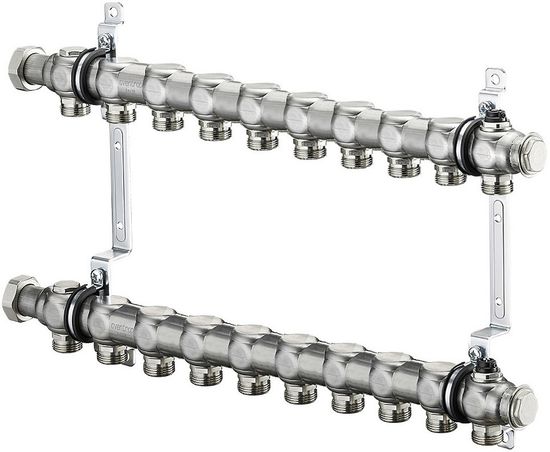

Коллектор Oventrop Multidis SH 1" арт. 1407060 (10 контуров) для радиаторного отопления

Коллектор (гребёнка) Oventrop Multidis SH 1" на 10 контуров 1407160 из нержавеющей стали предназначен для применения в системах радиаторного отопления и охлаждения с принудительной циркуляцией. Распределительная гребёнка (коллектор) Овентроп Oventrop Multidis SH 1" на десять контуров 1407160 служит для центрального распределения теплоносителя/холодоносителя к различным отопительным приборам помещений.

В качестве рабочей среды допускается использовать неагрессивные жидкости (вода и водогликолевые смеси по VDI 2035) с температурой от -10°C до 100°C и давлением до 10 бар. Пар, маслосодержащие и агрессивные жидкости в качестве тепло- и холодоносителя применять недопустимо.

Подключение подводящего трубопровода 1" к гребенке возможно слева или справа на выбор. Подключение отопительных контуров осуществляется с помощью гайки G 3/4" с наружной резьбой по DIN EN 16313 (евроконус) под присоединительные наборы со стяжным кольцом Oventrop. Для маркировки отопительных контуров прилагаются наклейки. На гребенке Oventrop Multidis SH 1407160 имеются механические воздухоотводчики для спуска воздуха при заполнении и, при необходимости, во время работы системы отопления/охлаждения.

Рекомендуется оборудовать гребёнку Multidis SH шаровыми кранами, что позволит отключить прямой и обратный трубопровод, например, при проведении техобслуживания. Подключение шаровых кранов с плоским уплотнением происходит непосредственно к накидным гайкам гребенки (G1" с внутренней резьбой).

Коллектор поставляется в смонтированном виде. Крепеж позволяет установить гребенку в монтажном шкафу или непосредственно на стене. Шумоизоляция крепежных хомутов (поставляются незатянутыми) - по DIN 4109.

Гребёнка Oventrop Multidis SH 1407160 имеет габариты (ШхВхГ) 542х80х70 мм и весит 2,49 кг. Условная пропускная способность гребёнки 1,5 м3/час.

Указания по монтажу и эксплуатации

• Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания.
• Подающая балка должна располагаться сверху.
• Подающая и обратная балка закрепляются в шумоизолированных крепежных хомутах.
• Шаровые краны для коллекторов монтируются с помощью накидных гаек (G1 внутренняя резьба с плоским уплотнением). Подключение подводящего трубопровода к внутренней резьбе шарового крана рекомендуется осуществлять с помощью системы Oventrop Combi.
• Не используйте при монтаже маслосодержащие вещества, так как они могут повредить уплотнения.
• На линии перед гребенкой следует установить фильтр.
• Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций.
• После монтажа проверьте все соединения на герметичность.
• Перед вводом в эксплуатацию заполните систему и спустите воздух.

Документация

1. Инструкция по монтажу и эксплуатации (открыть PDF-файл)
