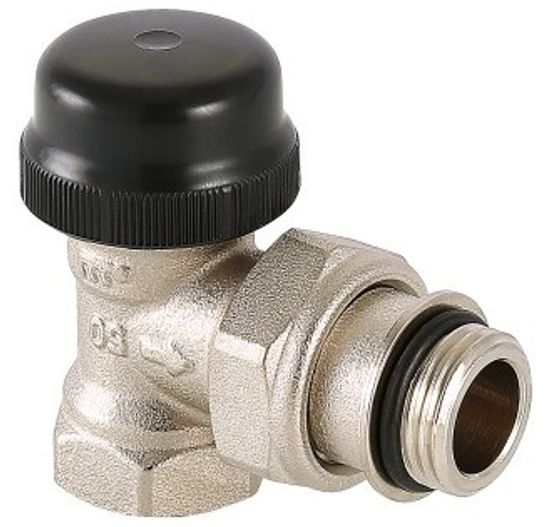

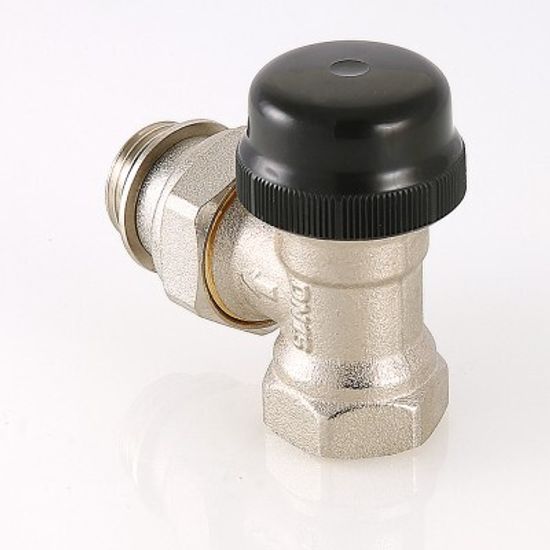

Клапан термостатический Valtec 3/4" угловой с преднастройкой арт. VT.037.N.05 для радиаторов

Угловой радиаторный термостатический клапан Valtec VT.037.N.05 предназначен для автоматического или ручного регулирования расхода теплоносителя через отопительный прибор водяной системы отопления. Клапан соответствует требованиям стандарта EN 215, часть 1 и ГОСТ 30815. Отличительной особенностью радиаторного клапана VT.037 является наличие в его конструкции втулки предварительной настройки (Kv = 0,1–0,6), которая позволяет производить гидравлическую балансировку приборов в двухтрубных системах водяного отопления. Таким образом клапан объединяет в себе функции термостатического регулирования и монтажной настройки, что позволяет отказаться от использования дополнительной настроечной арматуры (как правило, на выходе из отопительного прибора в двухтрубной системе устанавливается специальный настроечный клапан для гидравлической балансировки в ходе пусконаладочных работ).
Резьба трубных присоединений – внутренняя/наружная, 3/4".

Вес клапана VT.037.N.05 составляет 307 г.

Условия эксплуатации

Клапан рассчитан на применение в системах отопления с рабочей температурой до +120°С и рабочим давлением до 10 бар.

Конструкция

Рекомендации по установке

• Пользовательская регулировка клапана может производиться: вручную; термоголовкой или сервоприводом.
• Клапан Валтек должен монтироваться так, чтобы на него не передавались поперечные, продольные, усилия и изгибающие моменты от трубопровода.
• При использовании термоголовки или сервопривода колпачок ручной регулировки необходимо снять.
• Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе вентиля.
• Использование при монтаже клапана рычажных ключей не разрешается!
• Радиаторные клапаны Valtec могут устанавливаться в любом монтажном положении.
• Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или уплотнительной полиамидной нитью с силиконовой пропиткой.
• При монтаже клапана первым к трубопроводу или прибору присоединяется патрубок полусгона. Перед монтажом полусгона необходимо удостовериться в наличии и целостности резинового уплотнительного кольца.
• Монтаж патрубка полусгона производится с помощью специального сгонного ключа.
• Монтажная настройка клапана производится путём установки втулки преднастройки в положение, предусмотренное проектом. Настройка производится рожковым ключом S13. Риска втулки должна быть совмещена со стрелкой на вентильной головке. При установке риски в промежуточное положение, проход теплоносителя в радиатор может оказаться полностью перекрытым.
• Перед запуском в эксплуатацию система отопления должна быть подвергнута гидравлическим испытаниям давлением, в 1,5 раза превышающем рабочее.

Рекомендации по эксплуатации

• При установке клапана на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается.
• При протечке по штоку, уплотнительное кольцо шток-гильзы может быть заменено без спуска теплоносителя из системы. Дальнейшая разборка клапана допускается только при слитом теплоносителе.
• Не допускается замерзание рабочей среды внутри клапана.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики
