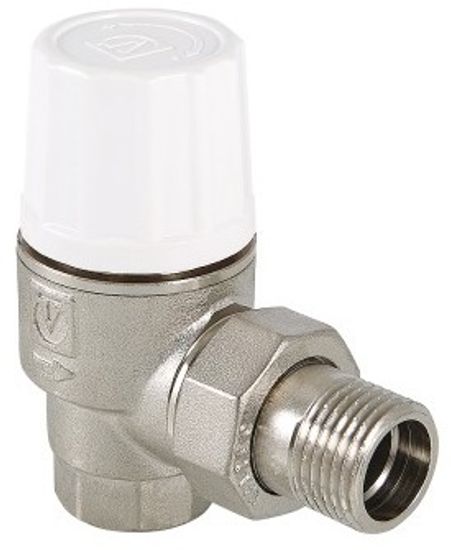

Клапан термостатический Valtec 1/2" угловой повыш. пропуск. сп-сти арт. VT.033.N.04 для радиаторов

Угловой латунный термостатический клапан Valtec VT.033.N.04 предназначен для ручного или автоматического регулирования расхода теплоносителя через отопительный прибор. Для автоматического регулирования комплектуется термостатической головкой или сервоприводом, управляемым комнатным термостатом или контроллером. Использование регулирующих клапанов VALTEC c термостатической головкой позволяет автоматически поддерживать заданную температуру в помещении с точностью до 1°С. Наличие полусгона даёт возможность монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Резьба трубных присоединений – внутренняя/наружная, 1/2", для термостатической головки или сервопривода – наружная, М30 x 1,5.

Повышенная пропускная способность клапана позволяет использовать его в однотрубных системах.

Вес клапана VT.033.N.04 составляет 325 г.

Условия эксплуатации

Клапан рассчитан на применение в системах отопления с рабочей температурой до +120°С и рабочим давлением до 10 бар.

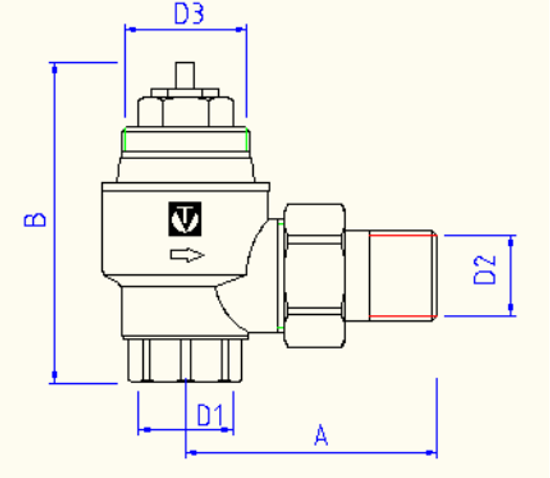

Конструкция

Указания по монтажу

1. Клапан должен монтироваться таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода.
2. При использовании термостатической головки или сервопривода, колпачок ручной регулировки должен быть снят.
3. Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе клапана.
4. Использование при монтаже клапана рычажных ключей не допускается.
5. При монтаже термоголовки на клапан, она должна быть установлена в положение максимального открытия (наибольшее значение по шкале).
6. Перед запуском в эксплуатацию система отопления должна быть подвергнута гидравлическим испытаниям давлением, в 1,5 раза превышающем рабочее, но не менее 6 бар.

Указания по эксплуатации

• При установке клапана на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается.
• Разборка клапана допускается только при слитом теплоносителе.
• Полное перекрытие клапана обеспечивается только полным закручиванием колпачка ручной регулировки. Термоголовка полностью клапан не перекрывает (защита от замораживания).
• Клапан должен устанавливаться на трубопроводе таким образом, чтобы восходящий тепловой поток от труб не воздействовал на термоголовку.
• Не допускается замерзание рабочей среды внутри клапана.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики
