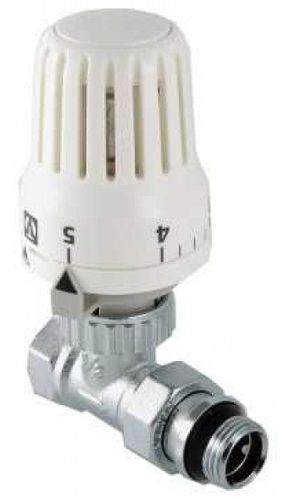

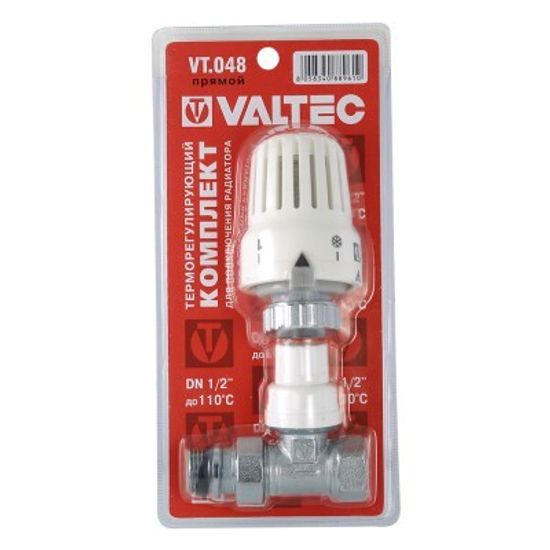

Клапан термостатический Valtec 1/2" прямой с термоголовкой арт. VT.048.N.04 для радиаторов

Прямой термостатический клапан с жидкостной термоголовкой Valtec VT.048.N.04 автоматически поддерживает температуру воздуха с точностью до 1°С. Соответствует требованиям ГОСТ 30815, EN215 (часть 1). Ремонтопригоден. Применим в зданиях любого назначения. Наличие полусгона обеспечивает установку, демонтаж термостатического клапана без разборки трубопровода. Присоединительная резьба радиаторного терморегулятора – внутренняя/наружная, 1/2", для термостатической головки – наружная, М30 x 1,5. Средний полный строк службы – 30 лет.

Условия эксплуатации

Клапан рассчитан на применение в системах отопления с рабочей температурой до +110°С и рабочим давлением до 10 бар.

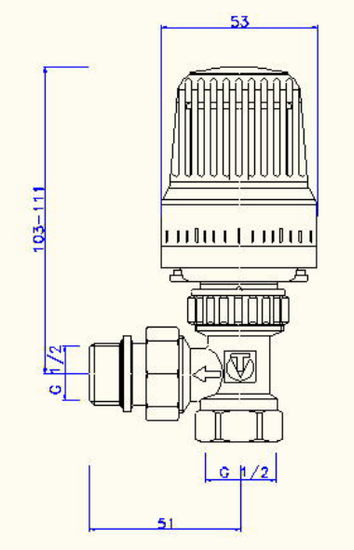

Конструкция

Указания по монтажу

• Терморегулятор должен монтироваться таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода.
• Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе клапана.
• Использование при монтаже клапана рычажных ключей не допускается.
• Радиаторные клапаны Valtec могут устанавливаться в любом монтажном положении, при этом термостатическая головка должна находиться в зоне наименьшего воздействия тепловых потоков от нагревательных приборов и трубопроводов.
• Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или сантехнической полиамидной нити.
• При монтаже клапана первым к трубопроводу или прибору присоединяется корпус полусгона (10). Перед монтажом полусгона необходимо удостовериться в наличии и целостности резиновых уплотнительных колец (12,13).
• Монтаж корпуса полусгона (10) производится с помощью специального сгонного ключа. Накидную гайку полусгона после затяжки вручную следует довернуть ключом не более, чем на полоборота
• Перед установкой термостатической головки , ее следует настроить в положение наибольшего открытия (поз.5).
• Накидную гайку термостатической головки присоединяют к клапану вручную до упора. Доворачивание гайки каким-либо инструментом не допускается.

Указания по эксплуатации

• При установке терморегулятора на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается.
• Разборка клапана допускается только при слитом теплоносителе.
• Не допускается закрытие терморегулятора шторами и экранами.
• Не допускается замерзание рабочей среды внутри клапана.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики
