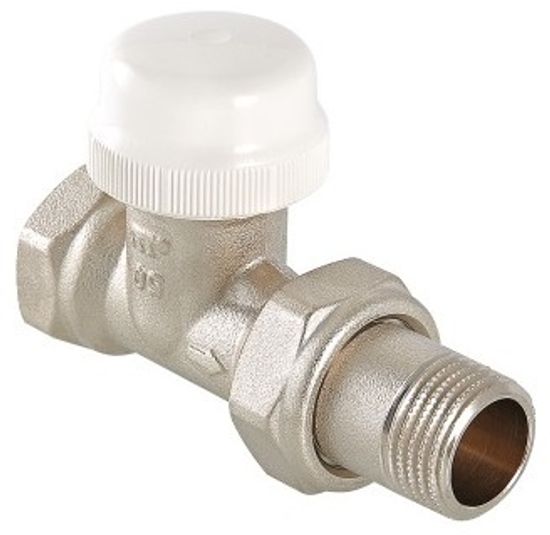

Клапан термостатический Valtec 1/2" прямой арт. VT.032.N.04 для радиаторов

Прямой термостатический клапан Valtec VT.032.N.04 предназначен для ручного или автоматического регулирования расхода теплоносителя через отопительный прибор. Во втором случае комплектуется термостатической головкой или сервоприводом, управляемым комнатным термостатом или контроллером. Использование регулирующих клапанов VALTEC c термостатической головкой позволяет автоматически поддерживать заданную температуру в помещении с точностью до 1°С. Наличие полусгона даёт возможность монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Резьба трубных присоединений – внутренняя/наружная, 1/2", для термостатической головки или сервопривода – наружная, М30 x 1,5.

Вес клапана VT.032.N.04 составляет 220 г.

Условия эксплуатации

Клапан рассчитан на применение в системах отопления с рабочей температурой до +110°С и рабочим давлением до 10 бар.

Конструкция

Указания по монтажу

1. Клапан должен монтироваться таким образом, чтобы на него не передавались продольные, поперечные усилия и моменты от трубопровода.
2. При использовании термостатической головки или сервопривода, колпачок ручной регулировки должен быть снят.
3. Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе клапана.
4. Терморегулятор устанавливается на входе теплоносителя в нагревательный прибор.
5. Использование при монтаже клапана рычажных ключей не допускается.
6. Клапан может регулироваться вручную, термоголовкой или сервоприводом.
7. Радиаторные клапаны Valtec могут устанавливаться в любом монтажном положении.
8. При монтаже клапана первым к отопительному прибору присоединяется патрубок полусгона. Перед монтажом полусгона необходимо удостовериться в наличии и целостности резинового уплотнительного кольца.
9. Монтаж патрубка полусгона производится с помощью специального сгонного ключа. Накидную гайку полусгона после затяжки вручную следует довернуть ключом не более, чем на ? оборота.
10. Перед установкой термостатической головки , ее следует настроить в положение наибольшего открытия.
11. Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или сантехнической полиамидной нити.
12. Перед запуском в эксплуатацию система отопления должна быть подвергнута гидравлическим испытаниям давлением, в 1,5 раза превышающем рабочее.

Указания по эксплуатации

• При установке клапана на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается.
• При протечке по штоку, уплотнительное кольцо шток-гильзы может быть заменено без спуска теплоносителя из системы. Дальнейшая разборка клапана допускается только при слитом теплоносителе.
• Не допускается замерзание рабочей среды внутри клапана.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики
