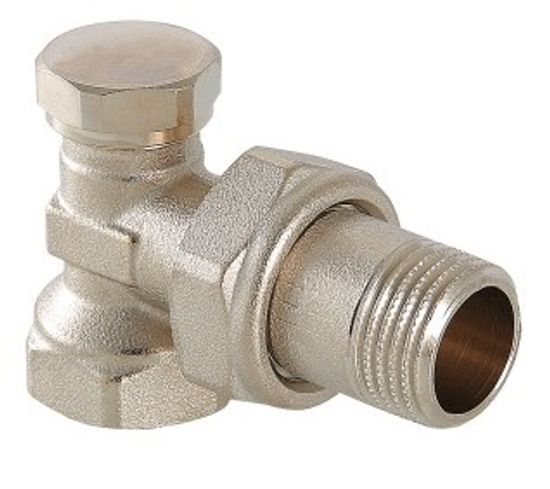

Угловой радиаторный клапан Valtec VT.019.N.05 предназначен для настройки расхода теплоносителя через отопительный прибор при балансировке системы. Наличие полусгона позволяет монтировать и демонтировать клапан без демонтажа трубопровода. Пропускная способность клапана не зависит от направления потока. Резьба присоединений – внутренняя/наружная, стандарта 3/4". Клапан может устанавливаться в любом монтажном положении и с любым направлением потока среды. Латунная заглушка предохраняет клапан от несанкционированного вмешательства в монтажную настройку.
Вес клапана VT.019.N.05 составляет 273 г.
Условия эксплуатации
Клапан рассчитан на применение в системах отопления с рабочей температурой до +130°С и рабочим давлением до 10 бар.
Конструкция клапана VT.019.N
|
| 1 - корпус из латуни CW617N |
Указания по монтажу и эксплуатации
- Радиаторные клапаны Valtec могут устанавливаться в любом монтажном положении.
- При монтаже клапана первым к трубопроводу или прибору присоединяется патрубок полусгона. Перед монтажом полусгона необходимо удостовериться в наличии и целостности резинового уплотнительного кольца.
- Монтаж патрубка полусгона производится с помощью специального сгонного ключа.
- После монтажа система, в которой установлено изделие, должна быть подвергнута гидравлическим испытаниям давлением, в 1,5 раз превышающим расчетное рабочее давление в системе.
- Клапан устанавливается на выходе из отопительного прибора.
- Регулировка клапана осуществляется шестигранным торцевым ключом S6 при снятой заглушке клапана. После настройки заглушка устанавливается на место.
- При установке клапана на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается.
- Не допускается замораживание рабочей среды внутри клапана.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.019.N |
| Артикул | VT.019.N.05 |
| Тип | клапан для радиаторов |
| Вид клапана | настроечный |
| Размер резьбы подключения | 3/4" |
| Дополнительное уплотнение | нет |
| Назначение | для регулирования расхода теплоносителя в водяных отопительных сетях |
| Рабочая среда | вода, растворы гликолей 50% |
| Рабочее давление | 10 бар |
| Пробное давление | 15 бар |
| Температура рабочей среды | до +130°C |
| Температура окружающей среды | от +5°C до +55°C |
| Относительная влажность окружающей среды | до 80% |
| Допустимый крутящий момент на регулировочную ручку (колпачок) | до 2 Н·м |
| Средний полный ресурс | 5000 циклов |
| Средняя наработка на отказ | 4000 циклов |
| Ремонтопригодность | нет |
| Материал корпуса | латунь CW617N |
| Материал уплотнительной прокладки | EPDM |
| Вес | 273 г |
| Средний полный срок службы | 30 лет |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Россия |
| Страна производства | Китай |
