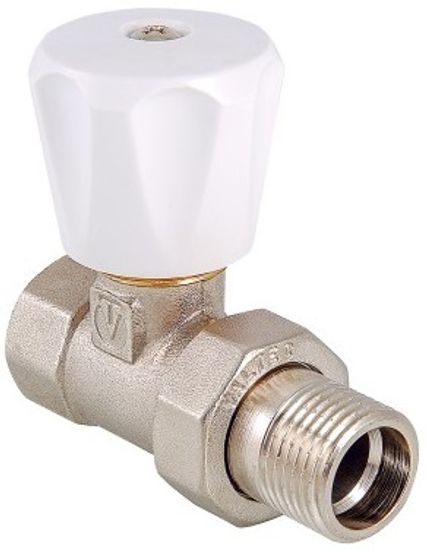

Компактный прямой радиаторный клапан Valtec VT.008.LN.05 предназначен для ручного плавного регулирования расхода теплоносителя через отопительный прибор. При замене регулировочной ручки на защитный колпачок может использоваться в качестве настроечного клапана. Наличие полусгона позволяет монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Резьба присоединений – внутренняя/наружная, стандарта 3/4". Клапан может устанавливаться в любом монтажном положении.
Вес клапана VT.008.LN.05 составляет 356 г.
Условия эксплуатации
Клапан рассчитан на применение в системах отопления с рабочей температурой до +110°С и рабочим давлением до 10 бар.
Конструкция клапана VT.008.LN
|
| Корпус клапана (1) изготовлен из латуни CW617N методом горячей штамповки. К корпусу через уплотнительные прокладки из EPDM (2) и (6) присоединена латунная муфта вентильного узла (7) и патрубок полусгона (3). Патрубок полусгона крепится к корпусу с помощью накидной гайки (4). |
Указания по монтажу и эксплуатации
- Радиаторные клапаны Valtec могут устанавливаться в любом монтажном положении.
- При монтаже клапана первым к трубопроводу или прибору присоединяется патрубок полусгона.
- Монтаж патрубка полусгона производится с помощью специального сгонного ключа.
- Для монтажа клапана не допускается использование рычажных ключей.
- Не допускается эксплуатация клапана со снятой пружинной скобой (9).
- Разборка клапана допускается только при слитом теплоносителе.
- Не допускается замораживание рабочей среды внутри клапана.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.008.LN |
| Артикул | VT.008.LN.05 |
| Тип | клапан для радиаторов |
| Вид клапана | ручной |
| Размер резьбы подключения | 3/4" |
| Дополнительное уплотнение | нет |
| Назначение | для регулирования расхода теплоносителя в водяных отопительных сетях |
| Рабочая среда | вода, растворы гликолей 50% |
| Рабочее давление | 10 бар |
| Пробное давление | 15 бар |
| Температура рабочей среды | до +110°C |
| Температура окружающей среды | от +5°C до +55°C |
| Относительная влажность окружающей среды | до 80% |
| Максимальная температура ручки | +40°C |
| Допустимый крутящий момент на регулировочную ручку (колпачок) | до 2 Н·м |
| Предельный крутящий момент (резьба) | 40 Н·м |
| Предельный крутящий момент (накидная гайка) | 20 Н·м |
| Средний полный ресурс | 2500 циклов |
| Средняя наработка на отказ | 1200 циклов |
| Ремонтопригодность | да |
| Материал корпуса | латунь CW617N |
| Материал ручки | ABS-пластик |
| Материал уплотнительной прокладки | EPDM |
| Вес | 356 г |
| Средний полный срок службы | 25 лет |
| Официальная гарантия производителя | 7 лет |
| Страна-родина бренда | Россия |
| Страна производства | Китай |
