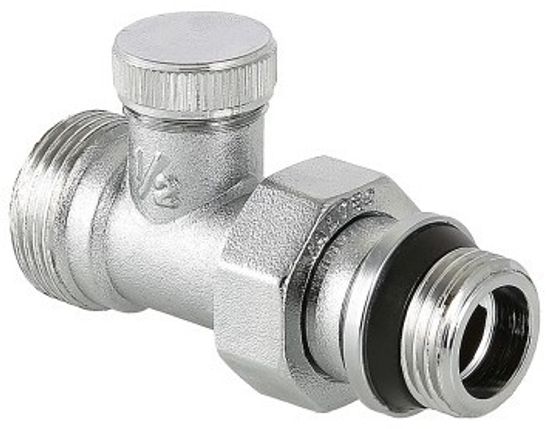

Клапан регулирующий Valtec 1/2"x3/4", евроконус прямой с полусгоном (арт. VT.020.NER.04)

Прямой настроечный клапан с самоуплотняющимся полусгоном Valtec 1/2"x3/4" «евроконус» (арт. VT.020.NER.04) выполняет функцию настройки расхода теплоносителя через отопительный прибор при балансировке системы. Наличие полусгона дает возможность монтировать и демонтировать клапан без демонтажа трубопровода. Уплотнительное кольцо на сгоне, выполненное из EPDM, позволяет обойтись без дополнительных материалов (таких как ФУМ-лента и лён) при установке сгона на радиатор.

Подключение стандарта «евроконус» позволяет организовать при помощи соответствующих фитингов герметичное и легкоразборное соединение с трубой (металлополимерной, полипропиленовой, из сшитого полиэтилена, полиэтилена повышенной термостойкости, нержавеющей стали, меди) без дополнительных переходников.

Вес клапана VT.020.NER.04 составляет 174 г.

Условия эксплуатации

Клапан рассчитан на применение в системах отопления с рабочей температурой до +120°С и рабочим давлением до 10 бар.

Конструкция клапана VT.020.NER

Габариты

Указания по монтажу и эксплуатации

• Радиаторные клапаны Valtec могут устанавливаться в любом монтажном положении.
• Монтаж клапанов следует производить в соответствии с требованиями СП 73.13330.2016 «Внутренние санитарно-технические системы».
• При монтаже клапана первым к трубопроводу или прибору присоединяется патрубок полусгона. Перед монтажом полусгона необходимо удостовериться в наличии и целостности резинового уплотнительного кольца.
• Монтаж патрубка полусгона производится с помощью специального сгонного ключа.
• При монтаже клапана не допускается превышать предельно допустимые крутящие моменты.
• После монтажа система, в которой установлено изделие, должна быть подвергнута гидравлическим испытаниям давлением, в 1,5 раз превышающим расчетное рабочее давление в системе.
• Для присоединения трубопроводов к клапанам с индексом NER рекомендуется использовать следующие соединители:
  - для металлополимерных труб - VT.4420; VTc.712NE;
  - для пластиковых (PEX и PERT) труб - VT.4410; VTc.712NE;
  - для медных труб и труб из нержавеющей стали – VT.4430;
  - для полипропиленовых труб – VTp.708E.
• Клапан устанавливается на выходе из отопительного прибора.
• При установке клапана на отопительные приборы в однотрубных системах отопления, перед клапаном обязательно должен устраиваться обводной участок (байпас). Установка запорной и регулирующей арматуры на байпасе не допускается.
• Не допускается замораживание рабочей среды внутри клапана.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики
