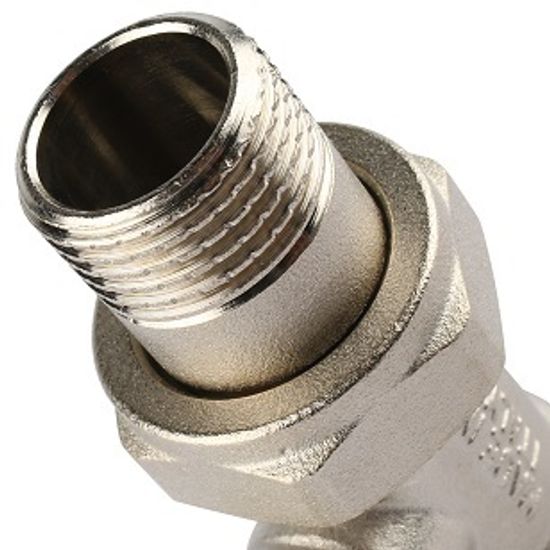

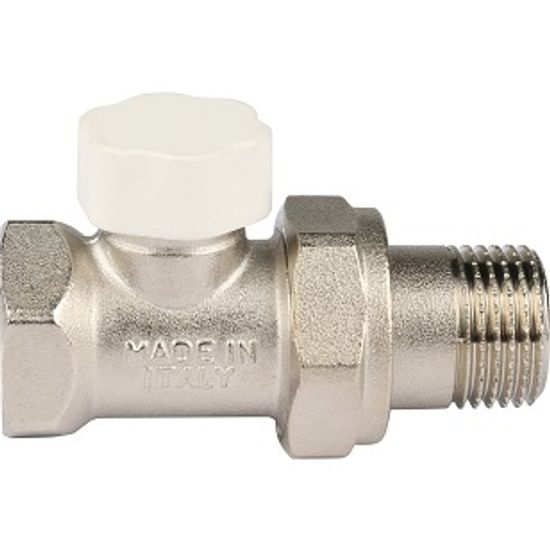

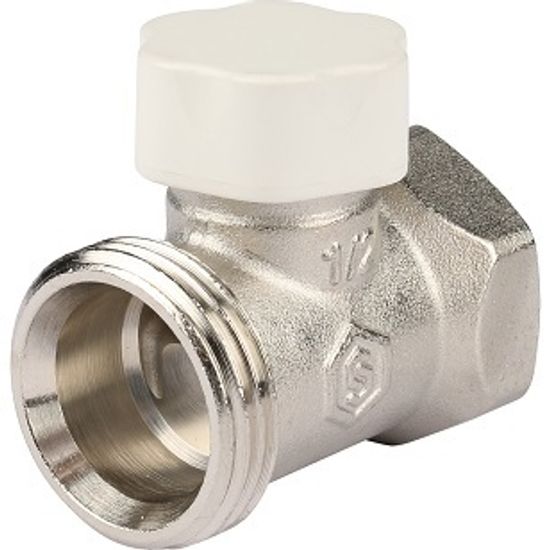

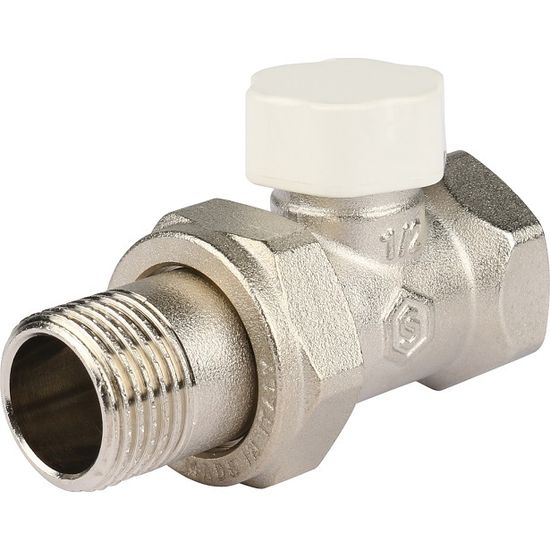

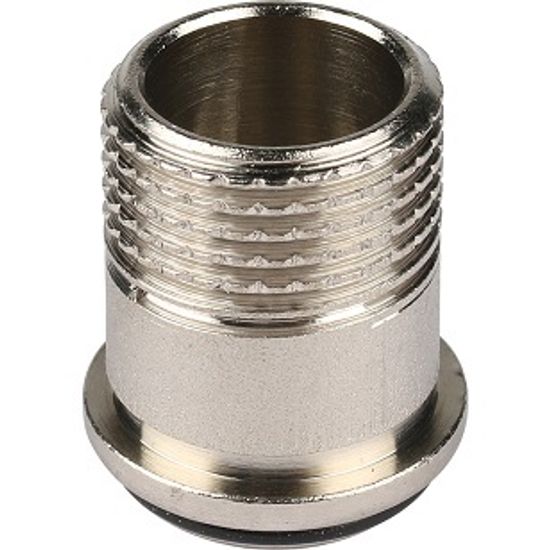

Клапан запорно-балансировочный прямой Stout 3/4" для радиатора (SVL 1176 000020) предназначен для применения в системе отопления с целью отключения отопительного прибора (радиатора) от трубопроводной сети, а также для балансировки системы в случае применения радиаторных терморегулирующих клапанов без встроенных балансировочных устройств. Запорно-балансировочный клапан Стаут SVL 1176 000020 может применяться только в двухтрубных системах отопления.
Условия эксплуатации
Запорно-балансировочный вентиль Stout можно применять в двухтрубных системах водяного радиаторного отопления с рабочим давлением до 10 атмосфер. Температура рабочей среды не должна превышать +120°C.
Конструкция запорно-балансировочного клапана Stout SVL
|
| Запорно-балансировочный клапан Stout типа SVL - вентильного типа. Запорный механизм (3) (из латуни CW614N) клапана поднимается и опускается при вращении штока шестигранным ключом (4). Колпачок белого цвета изготовлен из пластика ABS. Герметизация штока произведена с помощью двойного кольцевого уплотнения (2) из EPDM. Клапан позволяет осуществлять гидравлическую балансировку трубопроводной сети, а также при необходимости отключать отопительные приборы от обратной трубопроводной системы отопления. Точность балансировки и надежность запирания клапана обеспечиваются за счёт применения уплотнения его золотника по типу «металл по металлу» и уплотнительной прокладкой. Корпус клапана изготовлен из никелированной латуни CW617N. |

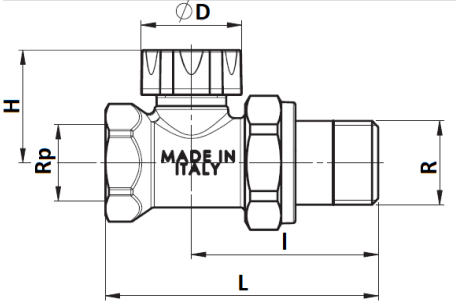

Габариты прямого клапана Stout 3/4" запорно-балансировочного (SVL 1176 000020)
| L - 76 мм |
Рекомендации по монтажу радиаторных клапанов Stout
- Настройка радиаторных клапанов производится с использованием диаграмм гидравлического сопротивления и таблиц значений пропускной способности, указанных в паспорте, путём вращения штока от закрытого положения на требуемое число оборотов, соответствующее пропускной способности, определенной в ходе гидравлического расчета системы отопления. При проведении настройки необходимо записать и сохранить данные, чтобы иметь возможность восстановить параметры системы в случае необходимости отключения приборов;
- трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода; отклонение соосности соединяемых трубопроводов не должны превышать 3мм при длине до 1 м плюс 1мм на каждый последующий метр;
- После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SVL 1176 |
| Артикул | SVL 1176 000020 |
| Тип | клапан |
| Вид клапана | запорно-балансировочный |
| Исполнение | прямой |
| Область применения | системы водяного радиаторного отопления |
| Назначение | для радиатора |
| Присоединительный размер | 3/4" |
| Номинальный диаметр | 20 мм |
| Рабочее давление | 10 бар |
| Рабочая температура | до +120°C |
| Температура окружающей среды | от -20°C до +50°C |
| Условная пропускная способность kvs | 0,22-1,75 м3/час |
| Материал корпуса | никелированная латунь CW617N |
| Материал штока | латунь CW614N |
| Материал уплотнений | EPDM |
| Материал колпачка | пластик ABS |
| Цвет ручки | белый |
| Вес | 248 г |
| Срок службы | 10 лет |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
