Zota BPV трёхходовой клапан приоритета бойлера ГВС PV4932000001

Zota BPV трёхходовой клапан приоритета бойлера ГВС PV4932000001
Zota
Артикул: PV4932000001
7 252 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Сумма заказа:
7 252 руб

Клапан приоритета бойлера ГВС ZOTA BPV предназначен для обеспечения потребителя горячим водоснабжением при совместной работе котла отопления и косвенного водонагревателя.

Клапан может применяться совместно с электрическими или газовыми котлами, в которых предусмотрены:

  • разъем для питания сервопривода трехходового клапана с переменным напряжением 220 В;
  • датчик температуры теплоносителя в котле;
  • датчик температуры ГВ.

Видео-обзор клапана

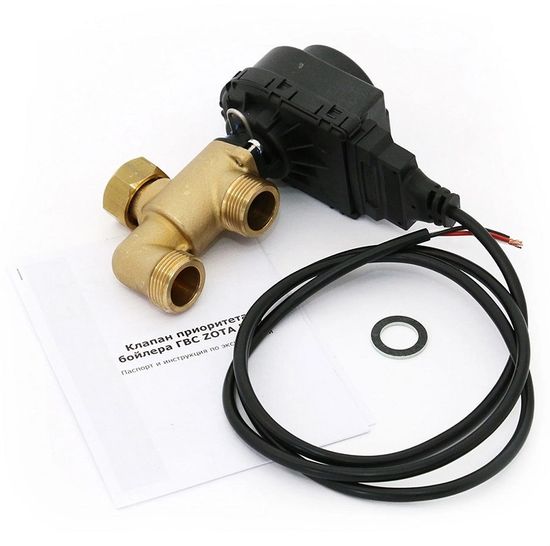

Комплектация клапана

  • Клапан трёхходовой
  • Электропривод
  • Кабель подключения электропривода
  • Прокладка

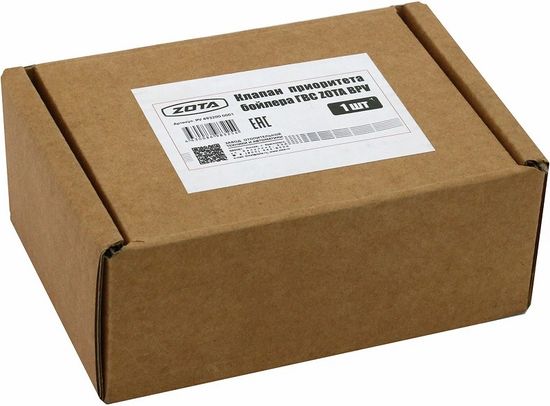

  • Упаковочная коробка
  • Паспорт изделия

Принцип работы

Клапан устанавливается в контур системы отопления и в автоматическом режиме перенаправляет теплоноситель от системы отопления в контур змеевика косвенного водонагревателя и обратно..

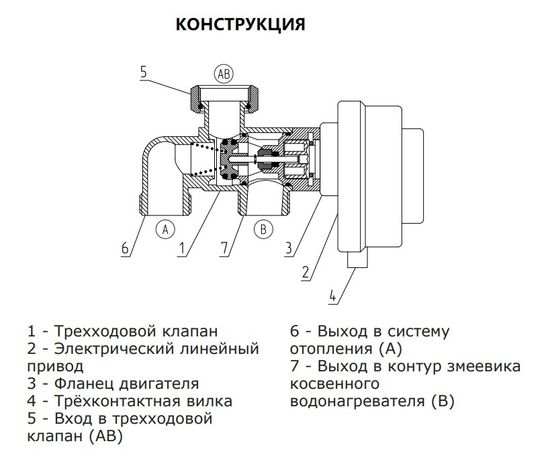

В состав клапана входят: трехходовой клапан, электрический линейный привод, фланец двигателя, который фиксирует линейный электропривод в корпусе трехходового клапана, трёхконтактная вилка, которая служит для подключения кабеля к линейному электроприводу. Трехходовой клапан имеет один вход (5, АВ), и два выхода: выход в контур змеевика косвенного водонагревателя, выход в контур отопления.

Конструкцией предусмотрено два положения трёхходового клапана. При полностью открытом одном из выходов, второй выход полностью закрыт. Переключение с одного выхода на другой приводится в действие линейным приводом. В случае прекращения подачи электропитания на линейный привод, положение клапана сохраняется таким, в какое он перешел в результате последнего переключения.

Указания по монтажу

  • Во избежание повреждений, перед установкой клапана, из системы отопления и контура змеевика косвенного водонагревателя должны быть удалены грязь и все виды механических примесей.
  • Дополнительно рекомендуется между вентилем подпитки и трехходовым клапаном установить фильтр механической очистки.
  • Во избежание повреждений запрещается использовать теплоноситель, изготовленный на основе нефтепродуктов, содержащий минеральные масла и углеводороды.
  • Монтажное положение клапана должно быть горизонтальным или вертикальным.
  • Настройку температуры нагрева горячего водоснабжения, следует производить согласно руководству по эксплуатации на отопительный котел.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительZota
АртикулPV4932000001
Типклапан приоритета бойлера
Условная пропускная способность4,3 м3/час
Вход в трехходовой клапанG 3/4" ВР
Выход в систему отопленияG 3/4" НР
Выход в контур змеевика косвенного водонагревателя G 3/4" НР
Номинальное давление6 бар
Максимальное дифференциальное давление0,65 бар
Напряжение питания220 В
Частота сети50 Гц
Диапазон допустимых напряжений220-240 В
Время переключения сервопривода5 секунд
Мощность4,5 Вт
Потребляемый ток23 мА
Степень пылевлагозащитыIР40
Вес900 г
Срок службы10 лет
Официальная гарантия производителя2 года
Страна-родина брендаРоссия
Страна производстваРоссия
