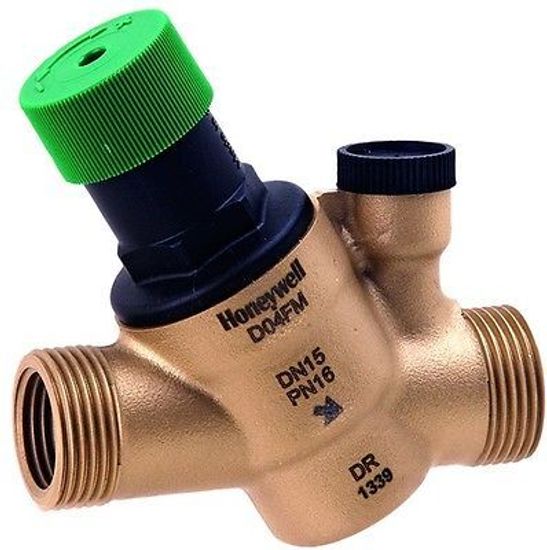

Редуктор давления Honeywell Braukmann D04FM 1/2" A

Редуктор давления Honeywell D04FM 1/2" A является наиболее доступным устройством в линейке редукционных клапанов Honeywell-Braukmann. Однако простота конструкции не мешает ему обеспечивать выходное давление в заданных пределах. На корпусе предусмотрено посадочное гнездо для подключения манометра с присоединительным размером 1/4", при помощи которого можно отслеживать давление на выходе. Регулирующая пружина клапана не имеет контакта с водой. Перепады давления на входе не влияют на уровень давления на выходе. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды.

Пропускная способность редуктора (kvs) составляет 1,9 м³/час. Весит изделие 290 г.

Применение

Клапан понижения давления "Хоневелл" D04FM 1/2" A предохраняет оборудование от избыточного в системах горячего и холодного водоснабжения с температурой воды до +70°C и максимальным давлением до 16 бар. Минимальный перепад между входным и выходным давлением должен составлять 1 бар. Установка редукционного клапана позволяет избежать повреждений, вызванных избыточным давлением, и уменьшить расход воды. С помощью клапана понижения давления можно также поддерживать постоянный уровень установленного давления на выходе даже при наличии скачков входного давления.

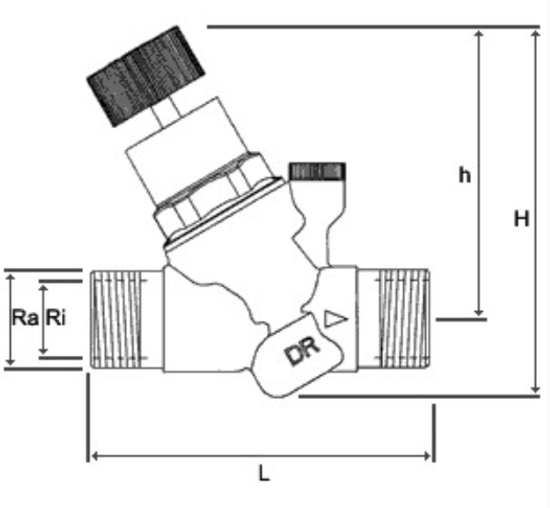

Конструкция редуктора D04FM 1/2

• корпус из никелированной латуни;
• 2 патрубка, снабжённых внутренней (1/2") и наружной (3/4") резьбой;
• отверстие для манометра 1/4";
• вкладыш клапана с диафрагмой;
• регулировочная пружина;
• настроечная ручка зелёного цвета.

Манометр приобретается отдельно.

Принцип работы

Редуктор D04FM работает по принципу уравнивания усилий. Усилие диафрагмы направленно против силы распрямления пружины. Если впускное давление, а вместе с ним диафрагма, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе.

Указания по монтажу и эксплуатации

• Редуктор нужно устанавливать на горизонтальных трубопроводах колбой вниз.
• Не допускайте перекосов и изгибающего напряжения.
• Направление потока должно совпадать с направлением стрелки на корпусе редуктора.
• Место установки должно быть защищено от замораживания.
• Манометр должне быть легкодоступен для наблюдения.
• Оборудование системы должно быть защищено предохранительным клапаном.
• Если требуется максимальная защита от грязи, установите перед редуктором фильтр тонкой очистки.
• После редуктора необходимо предусмотреть прямой участок трубопровода (зону успокоения) не менее 5xDN.
• Плановое техобслуживание рекомендуется проводить 1 раз в 1-3 года в зависимости от состояния редуктора.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
