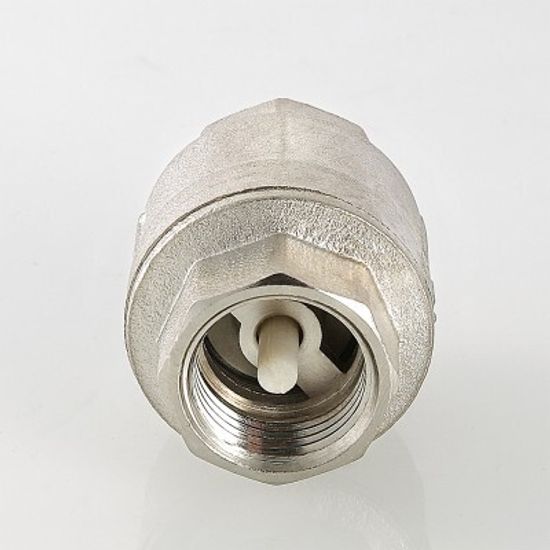

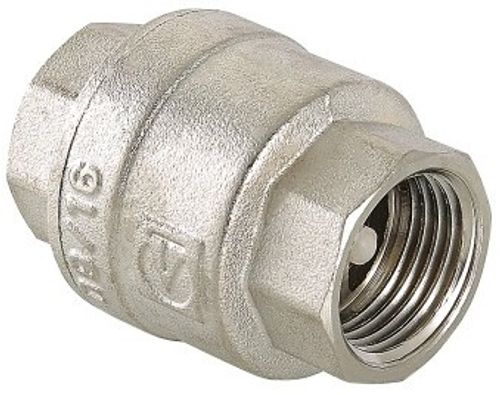

Пружинный обратный клапан Valtec 3/4" никелированный (арт. VT.161.N.05) предназначен для пропуска транспортируемой среды только в одном направлении, указанном стрелкой на корпусе клапана. Может использоваться в системах холодного и горячего водоснабжения, водяного отопления, подачи сжатого воздуха, других жидкостей и газов, неагрессивных к материалам клапана.
Клапан может устанавливаться в любом монтажном положении. Гидравлические характеристики при этом не меняются.
Клапан допускается применять в системах с рабочей температурой до +90°C. Минимальное рабочее давление – 0,05 бара. Минимальный перепад давления открытия клапана – 0,025, закрытия – 0 бар (закрывается от пружины).
Корпус клапана изготовлен способом объёмного горячего штампования из никелированной латуни марки CW617N (европейский стандарт EN 12165). Шток, верхняя и нижняя золотниковые тарелки выполнены из нейлона (стеклонаполненный полиамид), отличающегося механической, термической, химической стойкостью. Присоединительная резьба – внутренняя/внутренняя.
Весит клапан 138 г.
| Конструкция и принцип работыОбратный клапан состоит из составного никелированного корпуса (1) и (2) из латуни марки CW617N, в котором расположен подвижный золотник, состоящий из пластикового штока (4), верхней (6) и нижней (7) нейлоновых золотниковых тарелок, между которыми помещена золотниковая прокладка из NBR (5). Возврат золотника в седло обеспечивается пружиной (6) из нержавеющей стали AISI 306. Транспортируемая среда за счет своего избыточного давления преодолевает сопротивление подпружиненного золотника и проходит через клапан, теряя часть давления. При выравнивании избыточных давлений среды до и после клапана, а также в случае, когда давление среды после клапана становится больше, чем давление до клапана, пружинавозвращает тарелки золотника в седло, препятствуя обратному движению потока. ГабаритыG - 1/2" |
Указания по монтажу и эксплуатации
- Обратный клапан может монтироваться на трубопроводах в любом монтажном положении, с присоединением на трубной цилиндрической резьбе по ГОСТ 6357-81.
- Наличие в потоке механических частиц может ограничить запирающую способность клапана. Поэтому до клапана рекомендуется устанавливать фильтр механической очистки.
- Направление потока должно совпадать с направлением стрелки на корпусе клапана.
- При монтаже клапана не допускается превышать предельные крутящие моменты для данного размера резьбы.
- Не допускается замерзание рабочей среды внутри клапана.
Документация
- Техпаспорт на обратные клапаны Валтек VT.161 (открыть PDF-файл)
- Декларация о соответствии на обратные клапаны Valtec до 2026 года (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.161.N |
| Артикул | VT.161.N.05 |
| Тип | обратный клапан |
| Тип присоединения | резьба |
| Вид резьбы | внутренняя/внутренняя |
| Присоединительный размер | 3/4" |
| Диаметр условного прохода | 20 мм |
| Область применения | системы водоснабжения, водяного отопления, технологические трубопроводы |
| Номинальное рабочее давление | 40 бар |
| Минимальное рабочее давление | 0,05 бара |
| Минимальный перепад давлений открытия клапана | 0,025 бар |
| Рабочая температура | от -20°C до +90°C |
| Предельный крутящий момент | 45 Н·м |
| Материал корпуса | никелированная латунь CW617N |
| Материал штока | стеклонаполненный полиамид |
| Материал золотниковой тарелки | стеклонаполненный полиамид |
| Материал уплотнительных прокладок | NBR |
| Материал пружины | нержавеющая сталь AISI 306 |
| Вес | 138 г |
| Средний полный срок службы | 15 лет |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Россия |
| Страна производства | Китай |
